高中物理知识点总结《闭合电路的欧姆定律》试题特训(2019年最新版)(一)

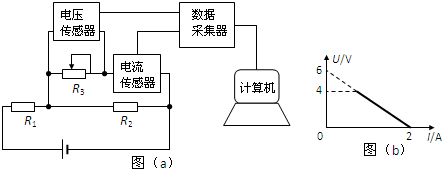

2、简答题 如图所示,R1、R2为定值电阻,R3为滑动变阻器.3个电阻采用如图(a)方式接在ε=8V、r=1Ω的电源上.现利用电压传感器(相当于电压表)和电流传感器(相当于电流表)研究R3上的电压与电流变化关系,任意滑动R3上的滑片,通过数据采集器将电压与电流信号输入计算机后,在屏幕上得到的U-I图象为如图(b)所示的一条直线(实线部分).试求: 3、选择题 如图所示,平行金属板中的带电质点P处于静止状态,不考虑电流表和电压对电路的影响,当滑动变阻器R4滑片向b端移动时( ) |
4、选择题 如图为两个不同闭合电路中两个不同电源的U-I图象,则下列说法正确的是 ( ? )
A.电动势E1=E2,发生短路时的电流I1>I2
B.电动势E1=E2,内阻r1>r2
C.电动势E1=E2,内阻r1<r2
D.电流相同时,电源1的输出功率大

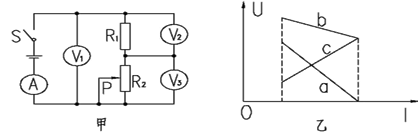

5、选择题 如图甲所示电路中,闭合开关S,当滑动变阻器的滑动触头P向下滑动的过程中,四个理想电表的示数都发生变化。图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况,以下说法正确的是
A.图线a表示的是电压表V1的示数随电流表示数变化的情况
B.图线c表示的是电压表V2的示数随电流表示数变化的情况
C.此过程中电压表V1示数的变化量△U1和电流表示数变化量△I的比值变大
D.此过程中电压表V3示数的变化量△U3和电流表示数变化量△I的比值不变
