1、实验题  （1）（6分）利用图中所示的装置可以研究自由落体运动。实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落。打点计时器会在纸带上打出一系列的小点。

①为了测得重物下落的速度和加速度，还需要的实验器材有?。（填入正确选项前的字母）
A．天平? B．秒表? C．米尺? D．弹簧测力计
②打点计时器接在频率为50Hz的交流电源上，图11为实验中打出的一条纸带，从起始点O开始，将此后连续打出的7个点依次标为A、B、C、D……。打点计时器打F点时，重物下落的速度为?m/s，该重物下落的加速度为　　　　m/s2。（结果保留两位有效数字）

（2）（12分）某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:
A．多用电表
B．电压表Vl，量程3V，内阻约5kΩ
C．电压表V2，量程15V，内阻约25kΩ
D．电流表Al，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.04Ω
F．电源，电动势E=4.5V
G．滑动变阻器Rl，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干

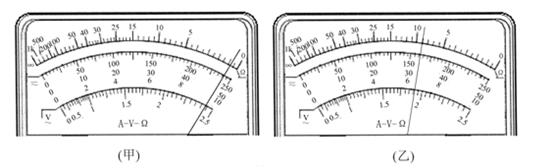

①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图12(甲)中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图12(乙)中指针所示，则Rx的阻值大约是_________Ω；

③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选?；电流表应选?；滑动变阻器应选?。(填器材前面的字母代号)
④在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．

2、简答题  电阻R1，R2，R3连接成如图所示的电路，放在一个箱中，箱面上有三个接线柱A、B、C．请用多用电表和导线设计一个实验，通过在A、B、C的测量，确定各个电阻的阻值．要求写出实验步骤并用所测的值表示电阻R1，R2，R3．

3、填空题  （1）使用多用电表的电流和电压挡时，应先检查指针是否停在左端的“0”位置上．如果没有，应该调节______使指针指在“0”位置上．
（2）使用欧姆挡时，应先将红表笔和黑表笔接触，检查指针是否指在右端的“0”位置．如果没有，应该调节______使指针指在“0”位置上．

4、简答题  图中给出器材为：
电源E（电压为12V），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K．
现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V．
（Ⅰ）在图中连线，画成实验电路原理图．
（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b．______．
c．合上K，并将探针P与A相接触．
d．______．
e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置印在白纸上．
f．将探针与某一基准点相接触，记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其它等势点．
g．______，找出其它4个基准点的等势点．取出白纸画出各条等势线．

5、选择题  关于使用多用表欧姆档测电阻的下列说法中正确的是（　　）

A．测量阻值不同的电阻时必须重新调零
B．测量电路中的某个电阻，应该把该电阻与电路断开
C．测量电阻时，为了使测量准确，应当尽量使指针指在中心刻度的附近
D．如图为某同学的实验测量结果，指针在a位置处表示被测电阻的阻值为50Ω
