1、选择题  不定项选择
关于多用电表表盘上的欧姆挡刻线，下面说法中正确的是（ ? ）
A．零刻线与电流零刻线重合?
B．零刻线与电流表满偏电流刻线重合
C．刻度是不均匀的，电阻值越大，刻线越密
D．刻度是不均匀的，电阻值越小，刻线越密

2、选择题  把电流表改装成电压表时，下列说法正确的是（　　）
A．改装的原理是串联电阻有分压作用
B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了
C．改装后原电流表自身的电阻也增大了
D．改装后使用时，加在原电流表两端的电压的最大值增大

3、实验题  2007年10月24日，中国用长征运载火箭成功地发射了“嫦娥1号”卫星．如右图是某监测系统每隔2.5s拍摄的，关于起始匀加速阶段火箭的一组照片．已知火箭的长度为40m，用刻度尺测量照片上的长度关系，结果如图所示．火箭的加速度大小a＝________m/s2，火箭在照片中第2个像所对应时刻的瞬时速度大小v＝________m/s.

（2）用双缝干涉测光的波长。实验装置如图（甲）所示，已知单缝与双缝间的距离L1=100mm，双缝与屏的距离L2=700mm，双缝间距d=0.25mm。用测量头来测量亮纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准亮纹的中心（如图（乙）所示），记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的读数。

图（乙）
①分划板的中心刻线分别对准第1条和第4条亮纹的中心时，手轮上的读数如图（丙）所示，则对准第1条时读数x1=_______mm、对准第4条时读数x2=_______mm

②写出计算波长λ的表达式，λ=_________（用符号表示），λ=_____nm

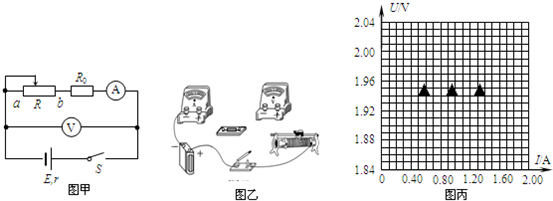

4、填空题  用如图甲电路测定蓄电池的电动势和内阻．蓄电池内电阻很小，为防止调节滑动变阻器时造成短路，电路中用了一个保护电阻R0．除蓄电池、电流表（量程3A）、电压表（量程3V）、开关、导线外，可供选用的实验器材还有：
A．定值电阻（阻值1Ω、额定功率5W）
B．定值电阻（阻值10Ω、额定功率10W）
C．滑动变阻器（阻值范围0～10Ω、额定电流2A）
D．滑动变阻器（阻值范围0～200Ω、额定电流1A）

（1）定值电阻应选______，滑动变阻器应选______；（填字母）
（2）请在图乙中用笔划线代替导线将实验器材连接成完整的电路；
（3）图甲中，闭合开关S前，滑动变阻器的滑片应置于______端（填“a”或“b”）；
（4）闭合开关S，调整滑动变阻器共测得5组电流、电压的数据，如下表．请在图丙中作出蓄电池路端电压U随电流I变化的图象；
（5）根据图象得出蓄电池电动势为______V，内阻为______Ω．
电流表读数I/A
1.72
1.35
0.98
0.63
0.34
电压表读数U/V
1.88
1.92
1.93
1.98
1.99

5、选择题  如图为用螺旋测微器测某一工件直径时的情形，若读得该示数的结果为9.811mm，则图中B、C点对应的数值分别为?、?.
