1、简答题  用如图所示电路测一节干电池的电动势E和内阻r，所给器材如下：
A．电压表V：0～3V?
B．电流表A1：0～0.6A
C．电流表A2：0～3A
D．滑动变阻器R（最大阻值20Ω）
E．开关S和导线若干
（1）若要尽量减小读数误差则电流表应选择______（填器材前面的字母代号），
（2）上面U-I图象是根据实验测得的7组数据标出的点，请你在答卷上画出图线，并由图线求出E=______V，r=______Ω．

2、简答题  在用“电流表和电压表测一节干电池的电动势和内电阻”实验时：

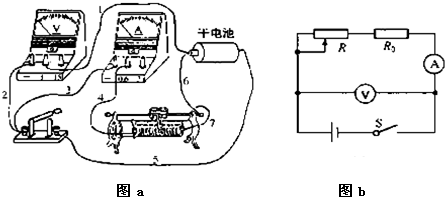

①某同学连接的实物图如图a所示．但当开关闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只能是某根连接导线断了．那么，请你分析一下，可能发生断路故障的导线是______（写出所有可能断的导线的编号）．

②某同学在实验时对该电路作了改进，其方法是：加接了一个定值电阻R0，如图b所示．他加接此电阻的作用是______．

3、实验题  在用电流表和电压表测定电池的电动势和内阻的实验中，现备有以下器材：干电池1个，滑动变阻器，电压表，电流表，电键，导线若干。
（1）请将该实验所采用的电路图画在虚框中；

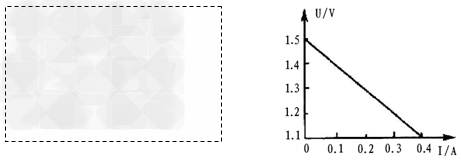

（2）下图是根据实验数据画出的U-I图像。由此可知这个干电池的短路电流为________A 。

4、实验题  (1) (8分)为了探索弹力和弹簧伸长量的关系，李卫同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图所示图象。从图象上看，该同学没能完全按实验要求做，而使图象上端成曲线，图象上端弯曲的原因是__________________________。这两根弹簧的劲度系数分别______N/m和______ N/m.若要制作一个精确程度较高的弹秤，应选弹簧秤______。
(2)(4分)在验证机械能守恒定律的实验中，下列说法正确的是(? )
A．要用天平称重锤质量
B．选用质量大的重锤可减小实验误差
C．为使实验结果准确，应选择1、2两点间距离接近2 mm的纸带进行分析
D．实验结果总是动能增加略小于重力势能的减少
