1、实验题  用如图所示的实验装置验证机械能守恒定律。实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种，重锤从高处由静止开始落下，重锤从拖着的纸带通过打点计时器打出一系列的点，对纸带上的点的痕迹进行测量，即可验证机械能定恒定律。

2、简答题  在用落体法验证机械能守恒定律的实验中：

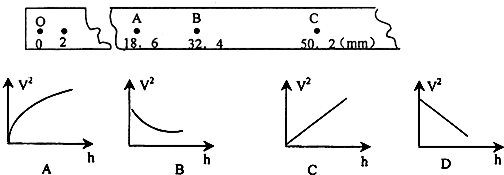

①所用重锤的质量m=1.0kg，打点计时器所用电源频率50Hz，打下的纸带如图所示（图中的数据为从起始点0到该点的距离）．则打在B点时，重锤的速度vB=______m/s，重锤的动能EKB=______J，从开始下落到打B点时，重锤的势能减小量是______J（G取10m/s2，取两位有效数字）．
②根据纸带算出各点的速度v，量出下落距离h，则以v2为纵轴，以h为横轴，画出的图线应是下图中的______．

3、简答题  学生实验“用DIS研究机械能守恒定律”的装置如图（a）所示，某组同学在一次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如图（b）所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能EP、动能Ek或机械能E．试回答下列问题：

（1）在定量研究机械能守恒定律之前需要进行定性研究的实验，实验中用到图中的定位挡片，它的作用是______．（单项选择）
（A）保证小球每次从同一高度释放．
（B）保证小球每次摆到同一高度．
（C）观察受到阻挡后小球能否摆到另外一侧接近释放时的同一高度．
（D）观察受到阻挡前后小球在两侧用时是否相同．
（2）图（a）所示的实验装置中，传感器K的名称是______．
（3）图（b）的图象中，表示小球的重力势能EP、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是______（按顺序填写相应图线所对应的文字）．

4、填空题  甲同学使用如图1所示的装置来验证“机械能守恒定律”．
①下面是操作步骤：
a．按图1安装器材；
b．松开铁夹，使重锤带动纸带下落；
c．接通电火花计时器电源，使计时器开始工作d．进行数据处理：
e．根据需要，在纸带上测量数据．
把上述必要的操作步骤按正确的顺序排列______．
②电火花计时器接在频率为50Hz的交流电源上，图2为实验中打出的一条纸带，从起始点O开始，将此后连续打出的7个点依次标为A、B、C、D…，

电火花计时器打F点时，重锤下落的速度为______m/s．（保留到小数点后两位）
③如果已知重锤的质量为0.50kg，当地的重力加速度为9.80m/s2．从打O点到打F点的过程中，重锤重力势能的减少量为______J，重锤动能的增加量为______J．（保留到小数点后两位）

5、实验题  在利用重物自由下落“验证机械能守恒定律”的实验中
（1）备有如下器材：A．打点计时器；B．直流电源；C．交流电源；D．纸带；E．带夹子的重物；F．秒表；G．刻度尺；H．天平；I．导线；J．铁架台；K．游标卡尺；L．螺旋测微器.其中该实验不需要的器材是__? __? （填字母代号）
（2）在实验中，打点计时器所用电源频率为50Hz，当地重力加速度的值为9.80m/s2，实验要求打点计时器在打第一个点时释放纸带.甲、乙、丙三个学生分别用同一装置各打出一条纸带，量出各纸带上第1、2两点间的距离分别为0.38cm，0.19cm和0.18cm，可见其中肯定有一个学生在操作上有错误，错误操作的同学是__? ? ___.其错误的操作可能是___? .
