1、实验题 下图为“研究电磁感应现象”的实验装置,部分导线已连接。.
(1)将图中所缺的导线补接完整.
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后.将原线圈迅速插入副线圈时,灵敏电流计指针将向__________偏.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,灵敏电流计指针将向__________偏.
2、实验题 某同学从实验室找到一个电池(如图甲所示),为了测定该电池的电动势和内电阻,实验室中提供有下列器材:
A电流表G(滿偏电流10mA,内阻10Ω)? B电流表A(0~0.6 A~3A,内阻未知)
C滑动变阻器R(0~20Ω,1A)? D定值电阻R0(阻值990Ω)
E开关与导线若干

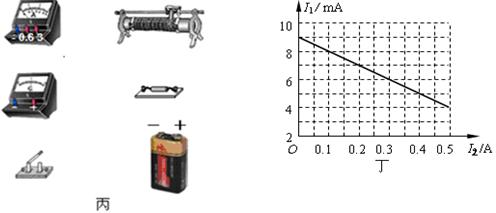

(1)该同学根据上述的实验器材,设计了如图乙所示的电路,请你按照电路图在答题纸的丙图上完成实物连线.
(2)丁图为该同学根据上述设计的实验电路测出的数据绘出的I1-I2图线(I1为电流表G的示数,I2为电流表A的示数),则由图线可以得到被测电池的电动势E= ? V ,内阻r=?Ω.
(3)在上述测量中,电流表A的内阻对实验结果是否有影响?回答:?(填写“是”或“否”)。
3、简答题 某同学用“伏安法”测量电阻时,若:
(1)所用器材如图所示,其中待测电阻约为10kΩ,电压表内阻约为1kΩ,电流表内阻约2Ω,变阻器最大阻值为50Ω,为了尽可能准确地测量电阻,请用实线当导线将实验器材连接起来.
(2)该同学按照“伏安法”测电阻的要求连接好图电路后,若不考虑电表读数产生的误差,测得的电阻值将______(填“大于”、“小于”、“等于”)被测电阻的实际阻值.
4、实验题 有一段粗细均匀的导体,现要用实验的方法测定这种导体材料的电阻率,若已测得其长度和横截面积,还需要测出它的电阻值Rx。
(1)若已知这段导体的电阻约为30Ω,要尽量精确的测量其电阻值,除了需要导线、开关以外,在以下备选器材中应选用的是?。(只填写字母代号)
A.电池(电动势14 V、内阻可忽略不计)? B.电流表(量程0~0.6 A,内阻约0.12Ω)
C.电流表(量程0~100m A,内阻约12 Ω) D.电压表(量程0~3 V,内阻约3 kΩ)
E.电压表(量程0~15 V,内阻约15 kΩ)? F.滑动变阻器(0~10Ω,允许最大电流2.0A)
G.滑动变阻器(0~500 Ω,允许最大电流0.5 A)
(2)在方框中画出测这段导体电阻的实验电路图(要求直接测量的变化范围尽可能大一些)。

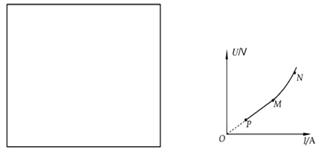

(3)根据测量数据画出该导体的伏安特性曲线如图所示,发现MN段明显向上弯曲。若实验的操作、读数、记录、描点和绘图等过程均正确无误,则出现这一弯曲现象的主要原因是 ?
5、实验题 (10分)某实验小组用学过的方法研究玩具电动机的伏安特性曲线,如图是他准备的器材和设计的实验电路,其中待测电动机M的额定电流为1.0A,额定电压为4.5 V。电路中已经接好了部分导线。
(1)为了完成本实验,请用笔画线当导线,将图中的实物连成完整的电路。(要求通过电动机的电流能从零开始变化)
(2)下表为实验小组的实验记录,同时已经根据表格中数据在坐标纸上描点作出通过电动机的电流I随电压U变化图线如图。
?
根据这幅I-U图线作出的有关判断正确的是:?
A.电动机在转动前、后都可看作纯电阻
B.电动机在转动前可看作纯电阻;转动后不能看作纯电阻
C.电动机在转动前不能看作纯电阻;转动后可看作纯电阻
D.电动机在转动前、后都不能看作纯电阻
