高中物理知识点总结《导体的伏安特性曲线》高频试题巩固(2019年最新版)(一)

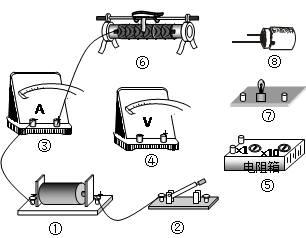

F.滑动变阻器10Ω、1A? G.滑动变阻器lkΩ、300mA (1)除开关、导线外,为了完成实验需要从上述器材中选用??(用序号字母表示) (2)在虚线框中画出所设计的实验电路图。 (3)下表中的各组数据是此学习小组在实验中测得的,根据表格中的数据在方格纸上作出该小灯泡的伏安特性曲线. 2、实验题 一种供某仪器使用的小型电池上标称的开路电压为9 V?允许通过的最大电流为50mA.为了测量这个电池的电动势和内阻,因没有电流表等,实验者利用了如图所示的电路,图中电压表的内阻很大,可不考虑其对电路的影响,R为电阻箱,阻值范围为0-9999 Ω,定值电阻R0为保护电阻. 3、简答题 如图所示,R1、R2为定值电阻,R3为滑动变阻器,3个电阻采用图(甲)的方式接在电源上,已知R1=3Ω,R2=12Ω.现利用电压传感器(相当于电压表)和电流传感器(相当于电流表)研究R3上电压与电流的变化关系,移动R3上的滑动片,在计算机屏幕上得到如图(乙)所示的U-I图象(图中的实线部分).则电源的电动势E=______;R3消耗的最大功率P3m=______. 4、实验题 现有如图(见答题卷中本题插图)所示的实验器材,要完成伏安法“测定干电池的电动势和内阻”实验 5、选择题 某学生用示波器观察按正弦规律变化的电压图象时,他将衰减旋钮置于“”挡,将扫描范围旋钮置于第一挡(10~100 Hz),把同步极性选择开关置于“+”位置,调节扫描微调旋钮,在屏幕上出现了如图甲所示的正弦曲线,后来他又进行了两步调节,使图象变成如图乙所示的曲线,这两步调节可能是( ) |
