1、简答题 某同学在做电路实验时,按如图所示的电路图连接了电路,其中R1=12Ω,R4=4Ω,R2与R3数值未知,灯L1与L2均标明“6V,3W”字样.闭合电键S,两灯均正常发光.
(1)此时A表的读数为____ __A;后来他断开电键S,将R1与R4的位置互换,其他电路不动,再闭合电键S时,发现电路出了一个故障,但A表仍有读数,示数为0.56A.
(2)请说明发生了什么故障______,请分析产生故障的原因:______;
(3)根据以上数据,该同学计算得到电源电动势ε为______v,电源内阻r为______Ω.
参考答案:(1)电路图中,电阻R3与R2并联后与R4串联,三电阻混连后再与L2并联;R1与L1是并联;两个并联部分是串联;
闭合电键S,两灯均正常发光,电流为:IL1=IL2=PLUL=3W6V=0.5A;
电阻R1的电流为:IR1=6V12Ω=0.5A;
故电流表读数为:IA=IL1+IR1-IL2=0.5A;
(2)将R1与R4的位置互换,由于R1>R4,导致电灯L1电压变小,电灯L2电压变大,超过额定电压,故电灯L2会损坏;
(3)R1与R4的位置互换之前,干路电流为:I=IL1+IR1=1.0A;
电阻R3与R2并联后总电阻为:R23=6V0.5A-4Ω=8Ω;
R1与R4的位置互换之前,根据闭合电路欧姆定律,有:
E=UL1+UL2+Ir=12+1×r? ①
R1与R4的位置互换后,根据闭合电路欧姆定律,有:
E=IA(R23+R4+RL1并1+r)=0.56×(8+4+6V1A+r)? ②
联立解得:r=2Ω,E=14V;
故答案为:(1)0.5;(2)L 2烧坏;电压分配不均,L 2的电压过大;(3)14,2.
本题解析:
本题难度:一般
2、简答题 某研究性学习小组为探究热敏电阻特性而进行了如下实验,他们分若干次向如烧杯中倒入开水,观察不同温度下热敏电阻的阻值,并把各次的温度值和对应的热敏电阻的阻值记录在表中.

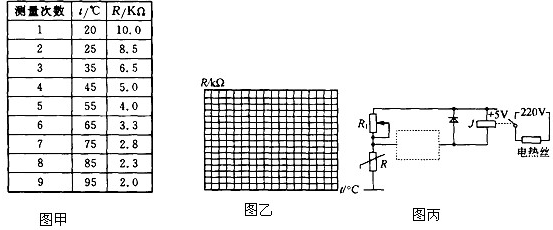

(1)将图甲表格中的实验数据在给定的坐标纸上(图乙)描绘出热敏电阻的阻值R随温度t变化的图象,并说明该热敏电阻的阻值随温度的升高而______?(填“增大”或“减小”).
(2)他们用该热敏电阻作为温度传感器设计了一个温度控制电路,如图丙所示,请在虚线方框中正确画出施密特触发器.图中二极管的作用是______.
(3)当加在斯密特触发器输入端的电压逐渐上升到某个值(1.6V)时,输出端电压会突然从高电平跳到低电平,而当输入端的电压下降到另一个值(0.8V)时,输出端电压会从低电平跳到高电平,从而实现温度控制.已知可变电阻R1=12.6kΩ,则温度可控制在______℃到______℃之间(结果保留整数,不考虑斯密特触发器的分流影响).

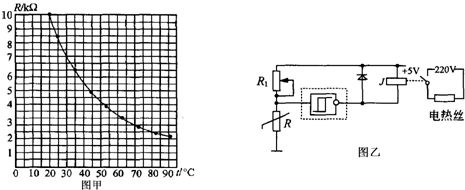

参考答案:(1)运用描点法作出热敏电阻的阻值R随温度t变化的图象,
由图象可看出.温度升高热敏电阻的阻值减小.
(2)施密特触发器如图乙.二极管的作用是为了防止电磁继电器释放衔铁时线圈中的自感电动势损坏集成电路,二极管提供自感电流的通路.
(3)设斯密特触发器输入端电压U’=1.6V时,热敏电阻的阻值为R’,
则U′E=R′R1+R′,将E=5V,R1=12.6kΩ代入,
求得R’=5.9?kΩ,对应图甲中R-t图象,
t’=38℃;?
同理,触发器输入端电压U”=0.8V时,求出热敏电阻的阻值为R”=2.4?kΩ,对应图甲中R-t图象,t”=82℃
故答案为:(1)减小;?阻值R随温度t变化的图象如图甲.
(2)画出施密特触发器如图达1乙.二极管的作用是为了防止电磁继电器释放衔铁时线圈中的自感电动势损坏集成电路,二极管提供自感电流的通路.
(3)38℃;?82℃
本题解析:
本题难度:一般

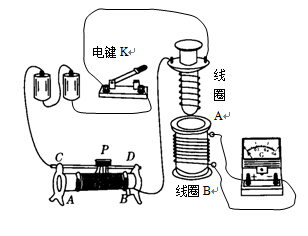

3、实验题 图为“研究电磁感应现象”的实验装置。
(1)将图中所缺的导线补接完整。

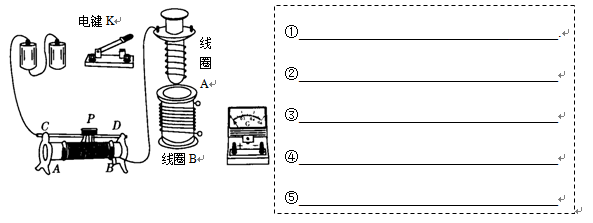

(2)怎样才能使线圈B中有感应电流产生?试举出五种方法。
参考答案:(1)如图所示
(2)①电键K 闭合瞬间。
②电键K 断开瞬间。
③线圈A 放入线圈B的过程中。
④线圈A 从线圈B内移出的过程中。
⑤调节滑动变阻器的滑动端P时。
本题解析:(1)如图所示
(2)①电键K 闭合瞬间。
②电键K 断开瞬间。
③线圈A 放入线圈B的过程中。
④线圈A 从线圈B内移出的过程中。
⑤调节滑动变阻器的滑动端P时。
本题难度:一般
4、实验题 某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材画出了如图所示的原理图。
①电压表V(15V,10kΩ)
②电流表G(量程3.0 mA,内阻Rg=10Ω)
③电流表A(量程0.6 A,内阻约为0.5Ω)
④滑动变阻器R1(0~20Ω,10 A)
⑤滑动变阻器R2(0~100Ω,1A)
⑥定值电阻R3=990Ω
⑦开关S和导线若干
(1)为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是?(填写器材编号)
(2)该同学利用上述实验原理图测得以下数据,并根据这些数据绘出了如图所示的图线,根据图线可求出电源的电动势E=_____V(保留三位有效数字),电源的内阻r=_____Ω(保留两位有效数字)
序号
| 1
| 2
| 3
| 4
| 5
| 6
|
电流表G(I1/mA)
| 1.37
| 1.35
| 1.26
| 1.24
| 1.18
| 1.11
|
电流表A(I2/A)
| 0.12
| 0.16
| 0.21
| 0.28
| 0.36
| 0.43
参考答案:(1)④?(2分) (2)1.47(1.46~1.48)?(1分);? 0.82(0.80~0.90)?(2分)
本题解析:(1)为了便于调节,滑动变阻器的阻值不能太大,选择R1比较合适。 (2)由于R3支路电阻远大于滑动变阻器R1所在支路电阻,所以干路电流近似等于I2,根据闭合电路欧姆定律E=U+Ir可以变形为:E= I1(R3+Rg)+I2r,即,由图像知直线与纵轴的截距为mA,解得E=1.48V,直线斜率的绝对值为,解得Ω
本题难度:简单
5、实验题 (4分)如图所示是探究感应电流与磁通量变化关系的实验,线圈A与电流表相连,线圈B通过变阻器和开关连接在电源上,则可以看到电流表指针偏转的是?(填序号)。从中可以得出闭合回路产生感应电流的条件:? ??。
A.开关闭合和断开的瞬间 B.开关总是闭合的,滑动变阻器也不动 C.开关总是闭合的,线圈B上下迅速移动 D.开关总是闭合的,迅速移动滑动变阻器的滑片
参考答案:ACD?穿过闭合电路的磁通量发生变化
本题解析:当闭合开关瞬间,电流从无到有,则线圈B有磁场,导致线圈A的磁通量增大,从而产生感应电流,当开关断开的瞬间,电流从有到无,则线圈B的磁场从有到无,导致线圈A的磁通量减少,从而产生感应电流,故可以看到电流表指针偏转;开关总是闭合的,滑动变阻器也不动时,线圈B中的磁场恒定不变,线圈A的磁通量不变,无电流产生,故看不到电流表指针偏转;开关总是闭合的,线圈B上下迅速移动时,导致线圈A的磁通量减小或增大,从而产生感应电流,故可以看到电流表指针偏转;开关总是闭合的,迅速移动滑动变阻器的滑片时,导致线圈A的磁通量减小或增大,从而产生感应电流,故可以看到电流表指针偏转.所以可以看到电流表指针偏转是ACD. 由实验可知:电流表指针发生偏转的,即产生感应电流的现象有:磁场由无到有,磁场由有到无,磁场变强或变弱,概括可得:只要闭合电路中的磁通量发生变化就能产生感应电流.
