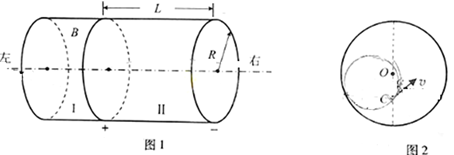

1、计算题  （22分）离子推进器是太空飞行器常用的动力系统，某种推进器设计的简化原理如图1所示，截面半径为R的圆柱腔分为两个工作区。I为电离区，将氙气电离获得1价正离子II为加速区，长度为L，两端加有电压，形成轴向的匀强电场。I区产生的正离子以接近0的初速度进入II区，被加速后以速度vM从右侧喷出。I区内有轴向的匀强磁场，磁感应强度大小为B，在离轴线R/2处的C点持续射出一定速度范围的电子。假设射出的电子仅在垂直于轴线的截面上运动，截面如图2所示（从左向右看）。电子的初速度方向与中心O点和C点的连线成α角（0<α<90?）。推进器工作时，向I区注入稀薄的氙气。电子使氙气电离的最小速度为v0，电子在I区内不与器壁相碰且能到达的区域越大，电离效果越好。已知离子质量为M；电子质量为m，电量为e。（电子碰到器壁即被吸收，不考虑电子间的碰撞）。

（1）求II区的加速电压及离子的加速度大小；
（2）为取得好的电离效果，请判断I区中的磁场方向（按图2说明是“垂直纸面向里”或“垂直纸面向外”）；
（3）α为90?时，要取得好的电离效果，求射出的电子速率v的范围；
（4）要取得好的电离效果，求射出的电子最大速率vM与α的关系。

2、填空题  电场中A、B两点的电势分别为φA=800V，φB=-200V。把q=1.5×10-8C的电荷由A移动到B点，电场力做      J， 电势能变化了        J。

3、选择题  保护知识产权，抵制盗版是我们每个公民的责任与义务，盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患.小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个？?（?）
A．6.4×10-19C；?B．6.2×10-19C；?
C．6.6×10-19C；?D．6.8×10-19C。

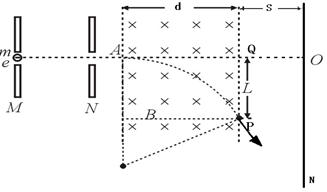

4、计算题  （16分）如图所示，电子自静止开始经M、N板间的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，两板间的电压为U，电子离开磁场时的位置P偏离入射方向的距离为L，在距离磁场边界S处有屏幕N， 电子射出磁场后打在屏上。（已知电子的质量为m，电荷量为e）求:
（1）电子进入磁场的速度大小
（2）匀强磁场的磁感应强度
（3）电子打到屏幕上的点距中心O点的距离是多少？

5、选择题  如图所示，平行金属板A、B间加速电压为U1，C、D间的偏转电压为U2，M为荧光屏。今有电子（不计重力）从A板由静止开始经加速和偏转后打在与荧光屏中心点O相距为Y的P点，电子从A板运动到荧光屏的时间为t。下列判断中正确的是

A．若只增大U1，则Y增大，t增大
B．若只增大U1，则Y减小，t减小
C．若只减小U2，则Y增大，t增大
D．若只减小U2，则Y减小，t减小
