1、选择题  如图所示，在斜面上放一物体静止不动，该物体受重力G、弹力N和静摩擦力f的作用，该物体的受力示意图正确的是（　　）
A．
B．
C．
D．

参考答案：过物体的重心分别沿竖直向下、沿斜面向上以及垂直于斜面向上的方向画一条带箭头的线段，分别用符号G、f和N表示；如图所示：

故选：D

本题解析：

本题难度：一般

2、选择题  以下是物理学中的四个实验装置或仪器，由图可知这四个实验或仪器相同的物理思想方法是（?）

A．放大的思想方法
B．猜想的思想方法
C．控制变量的方法
D．极限的思想方法

参考答案：A

本题解析：据题意，从左至右第一个图是桌面在压力作用下把桌面的微小形变放大的方法；第二个图也是瓶子在压力作用下显示微小形变的实验，即把微小形变放大的方法；第三个图是卡文迪许通过扭称实验测量引力常量的实验装置，是把微小引力放大的方法；第四个图是螺旋测微器把测微螺杆的微小移动距离放大的方法；故A选项正确。

本题难度：简单

3、实验题  某同学在探究加速度与力、质量的关系的实验中，测得小车的加速度a和拉力F的数据如下表所示

参考答案：(1)如图所示

(2)平衡摩擦力时，木板的倾角过小或没有平衡摩擦力

本题解析：略

本题难度：简单

4、实验题  图一中螺旋测微器读数为?mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为?cm。

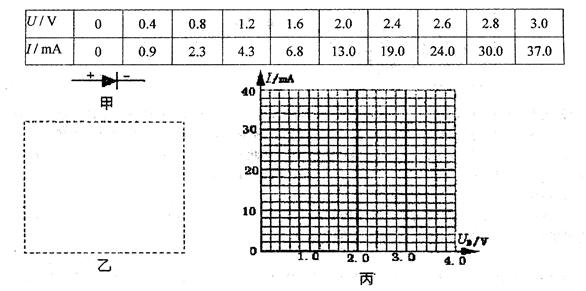

（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：
内组Rv约为10k，电流表mA；内阻RA约为100）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：?．

参考答案：见解析

本题解析：（1）1．997?（0．001）（2分）；? 1．094（2分）
（2）①同时测定二极管上的电流和电压时，由欧姆定律分析表格中的每一组数据，可以看出发光二极管的电阻是变化的，变化的范围大约在100～500之间．故电流表的内阻对测量影响较大，利用电流表外接法误差小．而测量数据应从0开始，用滑动变阻器分压式接法，才能得到足够多的数据．（4分）
②将表格提供的数据在方格纸上描点，可画出U-I图线如图丙中的曲线所示．（3分）
③发光二极管的电阻随其两端电压的增大而呈现非线性减小．（2分）

本题难度：一般

5、填空题  如图所示，A、B的质量分别为mA=0.2kg，mB=0.4kg，盘C的质量mC=0.6kg，现悬挂于天花板O处，处于静止状态．当用火柴烧断O处的细线瞬间，木块A的加速度aA=______，木块B对盘C的压力NBC=______N．（取g=10m/s2）

参考答案：烧断细线前，由系统平衡得知，细线的拉力为T=（mA+mB+mC）g=12N；弹簧的弹力大小为F=mAg=2N
烧断细线后瞬间，弹簧的弹力没有改变，则A的受力情况没有改变，其合力仍为零，根据牛顿第二定律得知：A的加速度aA=0；
对BC整体：根据牛顿第二定律得：aBC=F+(mB+mC)gmB+mC=2+101m/s2=12m/s2
对C：NBC+mCg=mCaBC，解得 NBC=1.2N
故答案为：0，1.2

本题解析：

本题难度：一般
