1、填空题  （1）在进行测定电源电动势和内电阻的实验时，除了需有待测电源、开关和导线外，下列各组器材可以完成实验的是______（填字母代号）．
A．电压表和电流表?B．电流表和电阻箱?C．电压表和电阻箱
D．电流表和滑动变阻器?E．电压表和滑动变阻器?F．电压表、电流表和滑动变阻器
（2）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图所示．
①连好电路后，当该同学闭合电键，发现电流表和电压表均有一定的读数．检查各接线柱均未接错且接触良好；他用多用电表的电压档检查电路，把两表笔分别接a、b时，读数与电压表读数接近，把两表笔分别接b、c，c、d，d、e时，读数趋于零或为零，由此可推断故障可能是______；
②依据电路原理图，在下图中以笔画线代替导线，连接该同学用多用电表的电压挡检查电路cd段时的实物电路；
③排除故障后，该同学顺利完成实验，将测量的数据反映在U-I图上，根据这一图线，可求出电池的电动势E=______V，内电阻r=______Ω．

参考答案：（1）根据闭合电路欧姆定律E=Ir+IR=Ir+U=URr+U，测定电源电动势有伏安法（测量U、I）、伏阻法（测量U、R）、安阻法（测量I、R）；
其中伏安法要改变电流，需要滑动变阻器；
故选BCF．
（2）①电流表有电流，电路没有断路；
电阻R两端电压为零，根据U=IR，电阻为零，说明短路；
故答案为：R短路；
②对照电路图连线即可，要注意电表的极性；
实物图连线如图?



③U-I图象的纵轴截距表示电源的电动势，故E=1.49V（1.47-1.50均可）；
内阻等于图线的斜率，故
r=|△U△I|=1.4V-1.15V0.55A-0.15A=0.625Ω
故答案为：1.49，0.625．

本题解析：

本题难度：一般

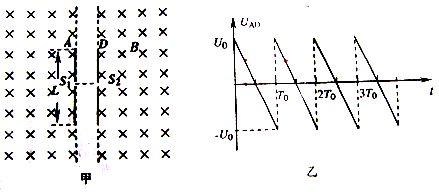

2、计算题  (16 分）如图甲，距离很近的竖直边界两侧为相同的匀强磁场区域，磁场范围很大，方向垂直纸面向里。在边界上固定两个等长的平行金属板A 和D ，两金属板中心各有－小孔S1、S2 ，板间电压的变化规律如图乙，正、反向最大电压均为U0，周期为T0。一个质量为m、电荷量为＋q的粒子在磁场中运动的周期也是T0 。现将该粒子在t=T0/4时刻由S1静止释放，经电场加速后通过S2又垂直于边界进人右侧磁场区域，在以后的运动过程中不与金属板相碰。不计粒子重力、极板外的电场及粒子在两边界间运动的时间。

（1）求金属板的最大长度。
（2）求粒子第n次通过S2的速度。
（3）若质量m ’="13/12" m 电荷量为＋q的另一个粒子在t =" 0" 时刻由S1静止释放，求该粒子在磁场中运动的最大半径。

参考答案：（1）；（2）；（3）。

本题解析：（1）由题意知，粒子第一次在电场中运动，
由动能定理有：?1分
粒子在磁场里做匀速圆周运动，有? 1分
周期 ?1分?
半径 ?1分
在磁场里做匀速圆周运动的最小半径? 1分
解得金属板的最大长度 ?1分
（2）粒子每从S1、S2中穿过一次，就会被加速一次，且每次加速的电压总为
对粒子由动能定理有?2分
解得?2分
（3）分析可知，粒子被连续加速6次后，圆周运动的半径最大，记为r6? 1分
第1次加速过程中，由动能定理有? 1分
第2次加速过程中，有?
第6次加速过程中，有?
以上6式左右累加解得? 2分
由得? 2分

本题难度：一般

3、选择题

如图，D为一理想二极管（正向电阻为0，反向电阻无穷大），平行金属板M、N水平放置，两板之间有一带电微粒以速度v0沿

图示方向做直线运动，当微粒运动到P点时，将M板迅速向上平移一小段距离，则此后微粒的运动情况是（ ? ）
