1、实验题  为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：

（1）将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时_________的读数I；
（2）然后将S拨向接点2，调节________，使________，记下此时RN的读数；
（3）多次重复上述过程，计算RN读数的________，此即为待测微安表头内阻的测量值。

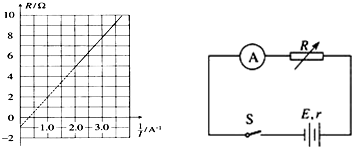

2、填空题  某研究性学习小组利用上左图所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如图所示的R-

3、填空题  （本题二选一）
小题1:（4分）为验证动量守恒定律，做如下实验：①先测出滑块A、B的质量M、m及滑块与桌面的动摩擦因数m,查出当地重力加速度g;②用细线将A、B连接，使A、B间的弹簧压缩，B紧靠在桌边；③剪断细线，测出B作平抛运动落地时水平位移为, A沿桌面滑行距离是，桌面离地高度，如果A、B系统动量守恒，须满足的关系式是__________________________。

小题2:如图所示，一个光滑水平面上做简谐运动的弹簧振子，滑块A的质量为M、弹簧的劲度系数为k。现在振子上面放另一个质量为m的小物体B，它与振子一起做简谐运动，则小物体B受到的恢复力f跟位移x的关系式是?。(位移是指相对于振子平衡位置的位移)

4、填空题  欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.012?5Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2?000Ω，额定电流0.3A）
H．开关、导线
（1）上述器材中应选用的是______．（填写各器材的字母代号）
（2）实验电路应采用电流表______接法．（填“内”或“外”）
（3）设实验中，电流表、电压表的某组示数如图所示，图示中I=______A，U=______V．

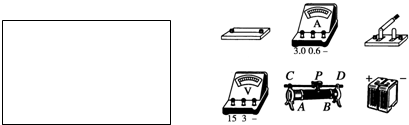

（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求画出测量待测金属导线的电阻Rx的原理电路图，然后根据你设计的原理电路将下图中给定的器材连成实验电路．

5、选择题  如图所示，一带电物体在水平方向的匀强电场中沿光滑的水平面做曲线运动，当物体从M点运动到N点时，其速度方向改变了90°，则物体在M点到N点的运动过程中，物体的动能将（　）
A．不变
B．不断减小
C．先增大后减小
D．先减小后增大
