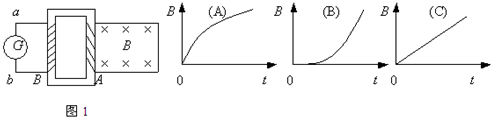

1、填空题  如图1所示，闭合线圈A、B绕在闭合铁芯的左右两侧（线圈与铁芯绝缘），在线圈A的所围的区域（除铁芯外）中有变化的磁场（如A、B、C三个B-t图线所示），则能使B线圈电路中形成a-G-b方向电流的磁场，应是图______所示的磁场．

参考答案：根据B线圈电路中形成a-G-b方向电流，由楞次定律可知，线圈B中的磁通量要么向上，大小减小；要么向下，大小增大．而磁通量变化是由线圈A的电流变化引起的，故线圈A的磁通量要么向下，大小减小；要么向上，大小增大．
由于线圈B中的磁场垂直向里，且大小增大，故线圈B中的感应电流磁场是向上．
由法拉第电磁感应定律可知，只有线圈B中的磁通量变化率增大，才会出现图示电流．
故选B

本题解析：

本题难度：一般

2、选择题  如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，在下图中线框A、B两端电压UAB与线框移动距离x的关系图象正确的是（ ? ）

参考答案：D

本题解析：

本题难度：一般

3、填空题  电磁流量计如图所示，用非磁性材料做成的圆管道，外加一匀强磁场．当管道中导电液体流过此区域时，测出管壁上a、b两点间的电动势为E，就可知道管中液体的流量Q，即单位时间内流过管道横截面的液体体积（m3/s）．已知管道直径为D，磁场的磁感应强度为B，则Q与E间的关系为______．

参考答案：最终电荷受到洛伦兹力和电场力平衡，有：qvB=qED，解得v=EBD．
流速Q=vS=v?π(D2)2=EBD?πD24=πDE4B．
故答案为：Q=πDE4B．

本题解析：

本题难度：一般

4、填空题  一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势? V，与10Ω的电阻串联，电流大小? A

参考答案：16V、1.6A

本题解析：电动势,电流

本题难度：简单

5、简答题  如图22所示，M、N是水平放置的很长的平行金属板，两板间有垂直于纸面沿水平方向的匀强磁场，其磁感应强度大小为B=0.25T，两板间距d=0.4m，在M、N板间右侧部分有两根无阻导线P、Q与阻值为0.3的电阻相连。已知MP和QN间距离相等且等于PQ间距离的一半，一根总电阻为r=0.2均匀金属棒ab在右侧部分紧贴M、N和P、Q无摩擦滑动，忽略一切接触电阻。现有重力不计的带正电荷q=1.6×10－9C的轻质小球以v0=7m/s的水平初速度射入两板间恰好能做匀速直线运动，则：
（1）M、N间的电势差应为多少？
（2）若ab棒匀速运动，则其运动速度大小等于多少？方向如何？
（3）维持棒匀速运动的外力为多大？

参考答案：
（1）?（2）ab棒应向右做匀速运动v="8m/s?" （3）

本题解析：解析：（1）粒子在两板间恰好能做匀速直线以内动，所受的电场力与洛仑兹力相等，即：
?（2分）
?（2分）
所以：?（2分）
（2）洛仑兹力方向向上，则电场力方向向下，UMN＞0，ab棒应向右做匀速运动（1分）
?（2分）
（2分）
解得：v="8m/s?" （1分）
（3）因为只有cd端上有电流，受到安培力F=BILcd?（2分）
得：?（2分）

本题难度：一般
