高中物理知识点大全《电磁学实验》试题预测（2019年最新版）(十) 2019-07-02 23:20:14 【大 中 小】 1、实验题  （10分）现用以下器材测量电池的电动势和内电阻 A．被测电池（电动势在10 V～15V之间）  B．电阻箱（0～20） C．滑动变阻器（最大阻值20 ）         D．定值电阻R0（阻值5 ） E．电流表A1（量程0．6A）               F．电流表A2（量程3A） G．电键                             H．导线若干 实验中只用到了包括电池和定值电阻R0在内的六种实验器材，并利用实验数据做出了通过电源的电流I的倒数和外电路电阻R（R0除外）的关系图线，即-R图线，如图所示。则： ①实验时电阻箱和滑动变阻器二者中应选择      ； ②在虚线框内画出实验原理图； ③根据图线求出电池的电动势为    V，内阻为     ； ④说出实验中产生误差的原因（说出两条即可）：      。 参考答案：①电阻箱 ；   ②原理图见解析；  ③12 ； 1 ； ④电流表A2的内阻分压产生的系统误差；电流表读数时产生的偶然误差；做图线时产生的偶然误差。                              本题解析：①实验中需要读出电阻的阻值，故应用电阻箱；②电路图如图；③由欧姆定律可知，变形可得：,由图可知,即E=12V；，解得r=1；④实验中产生误差的原因：电流表A2的内阻分压产生的系统误差；电流表读数时产生的偶然误差；做图线时产生的偶然误差。 考点：测量电池的电动势和内电阻。 本题难度：一般 2、实验题  （8分）在“用描迹法画出电场中平面上的等势线”实验中，下面给出了一些做本实验时的操作步骤： A．安装好电极，接好电路； B．在导电纸上画出两电极的连线； C．将灵敏电流计一个探针接在一个电极上不动，另一个探针缓慢移动到电流计不偏转时复印一点，这样反复移动，可复印出许多点； D．在平板上从下到上依次铺上白纸、复写纸和导电纸；（E）闭合电键S；（F）在两电极的连线上任意选取5个点作为基准点，并复印在白纸上。 上述实验步骤中与实验要求不符合的是      （填写步骤前的字母代号），应改正为：                                  ，并将各步骤按恰当的操作顺序排列为                    （填写步骤的字母代号）。 参考答案：C 应将一个探针接在一个基准点上不动  DABFEC 本题解析：略 本题难度：一般 3、实验题  在用DIS描绘电场等势线的实验中 (1)电源通过正负电极a、b在导电物质上产生的稳恒电流分布模拟了由二个                               产生的              ；用                   探测等势点． (2)(单选题)在安装实验装置时，正确的做法是    A．在一块平整木板上依次铺放复写纸、白纸、导电纸． B．导电纸有导电物质的一面应该向上． C．连接电源正负极的电极a、b必须与导电物质保持绝缘． D．连接电极a、b的电源电压为交流4～6V．

参考答案：（1）等量异种点电荷 （得1分），静电场 （得1分）电压传感器（得1分）
（2）（ B ）（得3分），

本题解析：此题涉及电学实验描绘电场等势线。实验中使用DIS，则会用到电压传感器，但是不能真正测量静电场的等势线，只能用直流电源产生的稳恒电流来模拟等量异种点电荷的静电场。在实验中，在一块平整木板上依次铺放复写纸白纸、复写纸、导电纸故A选项错误；有导电物质的一面向上，才能测定电势情况，B选项正确。连接电源正负极的电极a、b必须与导电物质保持良好的接触才能产生稳恒电流，C选项错误；连接电极a、b的电源电压为直流电，故D选项错误。本题考查了描绘等势线的原理，难度一般。

本题难度：一般

4、实验题  要描绘一个规格为“3V  0.6W”小灯泡的伏安特性曲线，提供的器材有：
A．电池组（电动势为4V，内阻约1Ω）；
B．电流表（量程为0—250mA，内阻约5Ω）；
C．电流表 (量程为500μA，内阻为5Ω)；
D．电压表（量程为0—9V，内阻约3kΩ）；
E．电阻箱（0—9999.9Ω）；
F．滑动变阻器（最大阻值10Ω，额定电流1A）
G．滑动变阻器（最大阻值2014Ω，额定电流0.3A）
开关一个、导线若干。

①实验前使用多用电表欧姆档粗测小灯泡的电阻，当选用“×10”档，发现指针偏角太大，应选       档；
②实验中，滑动变阻器应选         ，电流表应选        ，除电池组、开关、导线和已选器材外，还应选器材          。（选填器材前面的字母序号）

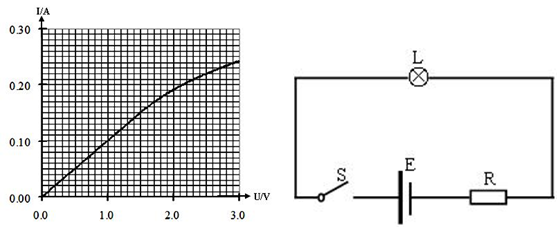

③实验得到小灯泡的伏安特性曲线如图所示。如果将这个小灯泡接到如图所示的电路中，其中R（规格：“3V   0.66W”）为电热丝，且正常工作，此时小灯泡的电阻是       Ω。（保留两位有效数字）

参考答案：①“×1”；② 、B、CE；③11。

本题解析：①欧姆表的读数规则：阻值=示数×档位，欧姆表的指针从无穷大向零偏转，指针偏角太大，说明示数太小，档位倍数太大，故应改选倍数较小的“×1”档；②G项中滑动变阻器阻值太大，滑片的移动范围太小，不好控制，故选 项中阻值较小的滑动变阻器；小灯泡规格为“3V  0.6W”，额定电流，C项的电流表量程太小，故选B；D项的电压表量程为小灯泡额定电压的3倍，太大，测量误差太大，不能使用，可用C项中小量程的电流表串联电阻箱代替电压表，故选C和E。③电热丝R正常工作，电路中的电流，由小灯泡的伏安特性曲线可知当电流为0.22A时，其两端电压U=2.5V，其电阻，取两位有效数字，即为11Ω。
考点：电学实验

本题难度：一般

5、实验题  测得接入电路的金属丝的长度为L,金属丝的直径d，已知其电阻大约为25Ω．
（1）在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小）、导线、开关外，电流表应选        ，电压表应选       ，滑动变阻器应选             。（填代号）并将设计好的测量电路原理图画在方框内。

A1电流表（量程40mA，内阻约0．5Ω）
A2电流表（量程10mA，内阻约0．6Ω）
V1电压表（量程6V，内阻约30kΩ）
V2电压表（量程1．2V，内阻约的20kΩ）
R1滑动变阻器（范围0-10Ω）
R2滑动变阻器（范围0-2kΩ）
（2）若电压表、电流表读数用U、I表示，用上述测得的物理量计算金属丝的电阻率的表示式为ρ=      。（全部用上述字母表示）

参考答案：（1）A1；V2；R2；电路如图；（2）

本题解析：（1）电源电压为1.5V故电压表选择V2即可；电路中可能出现的最大电流：，故电流表选择A1即可；滑动变阻器用分压电路，故用R2；因为测量的电阻较小故选用电流表外接电路，电路如图，

（2）根据欧姆定律，而，解得：
考点：测量金属的电阻率。

本题难度：一般
