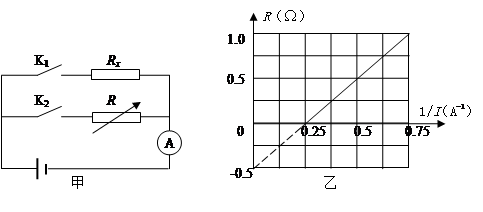

1、实验题  （12分）某同学设计如图甲所示的电路图测量电源的电动势和内阻，同时测量未知电阻Rx的阻值，其中R为电阻箱（0∽99.9Ω），闭合开关前置于阻值最大位置，Rx未知电阻。其实验步骤如下：

断开K1、闭合K2，逐次减小电阻箱的阻值，得到多组R、I值；
依据R、I值作出如图乙所示的R—1/I图线；
断开K2、闭合K1，读出电流表示数为0.5A
根据乙图可求得电源的电动势等于     电源的内阻等于      未知电阻Rx等于

2、实验题  （17分）
（1）①用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（表电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是图乙中    。

②在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。

电压表     量程3V           内阻约为900
电压表     量程10V         内阻约为3K
电压表    量程60mA       内阻约为5
电源E1         电动势1.5V     内阻约为0.2
电源E2         电动势4.5V     内阻约为0.4
滑动变阻器（最大阻值为10）。粗细均匀的同种电阻丝，开关、导线和刻度尺
其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺没出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C
E．处理数据，根据下列测量结果，找出电阻丝值与长度的关系

L(m)	0.9956	0.8049	0.5981	0.4021	0.1958
R()	104.8	85.3	65.2	46.6	27.1

3、填空题  要用多用电表测量一个阻值约为R=60Ω的电阻，请从下列各操作中，选出能比较准确地测定该电阻和符合多用电表安全使用规则的几项，并将他们按合理顺序填写在后面的空白处。（已知电表正中间的示数是40）
A．旋动转换开关，使其尖端对准欧姆档×10处
B．将两表笔分别接到R的两端，读出R的阻值
C．旋动转换开关，使其尖端对准欧姆档×1处
D．将两表笔短接，调节“Ω”调零旋钮，使指针恰好对准欧姆刻度线的零刻度
