1、实验题  （1）使用多用电表粗测某一电阻，选择开关置于电阻×100档；多用电表的示数如图所示，则粗测电阻值为_____________Ω。

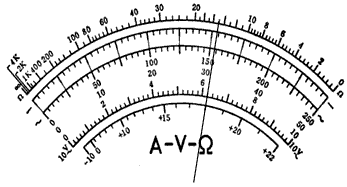

（2）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针仍指于图示位置，则所测电流为_____________mA。
（3）如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_____________（选填“×10”、“×100”或“×1K”）。换档结束后，实验操作首先要进行的步骤是__________________________。

2、简答题  某同学利用电压表和电阻箱测定一种特殊电池的电动势?（电动势E大约在9V左右，内阻r约为50Ω），已知该电池?允许输出的最大电流为l50mA．该同学利用如图（a）所示的电路进行实验，图（a）中电压表的内阻约为2KΩ，R为电阻箱．阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．

（1）实验室备有的定值电阻尺．有以下几种规格：
A．2Ω?B．20Ω?C．200Ω?D．2000Ω，本实验应选______（填入相应的字母）作为保护电阻．
（2）在图（b）的实物图中，已正确地连接了部分电路，请完成余下电路的连接．
（3）该同学完成电路的连接后，闭合开关s，调节电阻箱的阻值；读取电压表的示数，其中电压表的某一次偏转如图（c）所示，其读数为______．
（4）改变电阻箱阻值，取得多组数据，作出了如图（d）所示的图线，则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．（结果保留两位有效数字）?（5）用该电路测电动势与内阻，测量和真实值的关系E测______E真，r测______r真（填“大于”、“小于”或“等于”）

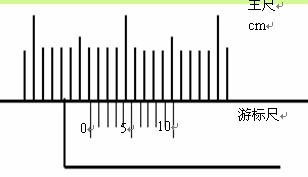

3、填空题  测量滑块挡光长度的游标卡尺读数如图所示，读得d＝? mm

4、实验题  如图所示的电路中，定值电阻=15Ω，K2为单刀双掷开关。闭合S1，将K2切换到a端，调节电阻箱，读出其阻值为R1，记录“数字式理想电压表”测得的数据为U1；然后保持电阻箱的阻值不变，将K1切换到b端，记录“数字式理想电压表”测得的数据为U2。
?
（1）根据电路图用画线代替导线将实验仪器连成实验电路；
（2）试写出测待测电阻RX的表达式? ；
（3）若测得RX=2.5Ω，将K2切换到a端，多次调节电阻箱，读出多组电阻箱的阻值R和记录对应的U，对测得的数据进行处理，在图上描出了几个点。试在坐标上做出的图线。可求得电源的电动势E=? v，内阻r=??Ω。

5、简答题  如图所示，待测区域中存在匀强电场和匀强磁场，根据带电粒子射入时的受力情况可推测其电场和磁场．图中装置由加速器和平移器组成，平移器由两对水平放置、相距为l的相同平行金属板构成，极板长度为l、间距为d，两对极板间偏转电压大小相等、电场方向相反．质量为m、电荷量为+q的粒子经加速电压U0加速后，水平射入偏转电压为U1的平移器，最终从A点水平射入待测区域．不考虑粒子受到的重力．
（1）求粒子射出平移器时的速度大小v1；
（2）当加速电压变为4U0时，欲使粒子仍从A点射入待测区域，求此时的偏转电压U；
（3）已知粒子以不同速度水平向右射入待测区域，刚进入时的受力大小均为F．现取水平向右为x轴正方向，建立如图所示的直角坐标系Oxyz．保持加速电压为U0不变，移动装置使粒子沿不同的坐标轴方向射入待测区域，粒子刚射入时的受力大小如下表所示．
