高考物理试卷《导体的伏安特性曲线》考点特训(2019年冲刺版)(一)

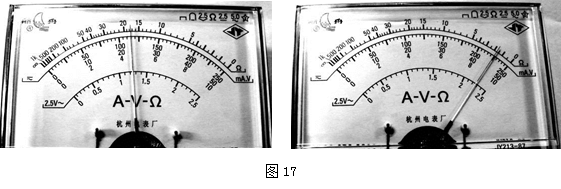

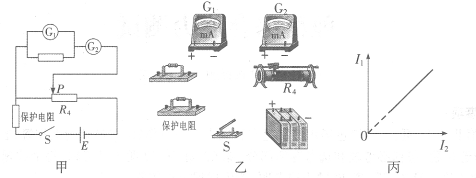

G.电源(电动势6.0 V,内阻不计)?H.开关S及导线若干 (1) 电路中与电流表G1并联的电阻应选_______,保护电阻应选用_______ (请填写器材前的字母序号)。 (2) 根据电路在图乙中连接实物图,要求闭合开关前滑动变阻器的滑动触头P处于正确位置。 (3) 补全实验步骤: ①按电路图连接电路; ②闭合开关S,移动滑动触头P至某一位置,记录G1、G2的读数I1、I2; ③_______________________________________________________________ ④以I1为纵轴,I2为横轴,作出相应图象如图丙所示。 (4) 根据I1-I2图线的斜率k及定值电阻,写出电流表G1内阻的表达式r1=_______ 4、实验题 在测一节干电池的电动势和内阻的实验中,备有下列器材: 5、实验题 (10分)某研究性学习小组为了研究手中电器元件电阻特性,描绘出电器元件伏安特性曲线,该学习小组在实验室中测量出多组电压和电流值,数据记录在下表中
电压表V1(量程0—3 V,内阻约10 kΩ) 电压表V2(量程0一1 5 V,内阻约25 kω) 电流表A1(量程0一50 mA,内阻约50 Ω) 电流表A2(量程0一200 mA,内阻约10 Ω) 滑线变阻器R1(0一1 5 Ω,额定电流1 A) 滑线变阻器R2(0一1 kΩ,额定电流100mA) 电源E(电动势4 V,内阻不计) 开关S和导线若干 (1)请根据表中的实验数据,在给出的方格纸内作出I一U图线; (2)该电器元件电阻特性:?; (3)为提高实验结果的准确程度,从题中选出该同学实验时所用的器材:电流表为?(填A1或A2);电压表为?(填V1或V:2);滑线变阻器为?(填R1或R2). (4)为达到上述目的,请在虚线框内补充画出正确的实验电路原理图 |
