1、选择题  如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压，t=0时A板电势比B板高，两板中间静止一电子，设电子在运动过程中不与两板相碰撞，而且电子只受电场力作用，规定向左为正方向，则下列叙述正确的是（?）


A、若t=0时刻释放电子，则电子运动的v-t图线如图一所示，该电子一直向B板做匀加速直线运动，
B、若t=时刻释放电子，则电子运动的v-t图线如图二所示，该电子一直向着B板匀加速直线运动
C、若t=时刻释放电子，则电子运动的v-t图如图三所示，该电子在2T时刻在出发点左边
D、若t=时刻释放电子，在2T时刻电子在出发点的右边

参考答案：CD

本题解析：t=0时刻，A板电势高，电子释放后向左运动，电子先向左加速运动，然后向左减速运动，重复该过程，一直向左运动，A错误；t=T/8时刻释放电子，电子先向左加速运动，再向左减速运动，然后向右加速运动，再向右减速匀速，一个周期时总位移向左，B错误；t=T/4时刻，电子先向左加速，然后向左减速，再向右加速，然后向右减速，做周期性往复运动，在t=2T时刻位于出发点左侧，C正确；t=3T/8时刻释放电子，作出其v-t图像，由图像知，在2T时刻电子在出发点右侧，D正确。

本题难度：一般

2、选择题  不定项选择

用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（-）插孔，则

（ ）

参考答案：B

本题解析：

本题难度：一般

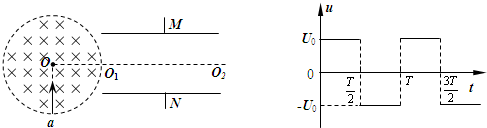

3、简答题  如图所示，在真空中，半径为R=5L0的圆形区域内存在匀强磁场，磁场方向垂直纸面向里．在磁场右侧有一对平行金属板M和N，两板间距离为d=6L0，板长为L=12L0，板的中心线O1O2与磁场的圆心O在同一直线上．有一电荷量为q、质量为m的带电的粒子，以速度v0从圆周上的a点沿垂直于半径OO1并指向圆心的方向进入磁场平面，当从圆周上的O1点水平飞出磁场时，给M、N板加上如下图所示电压，最后粒子刚好以平行于M板的速度，从M板的边缘飞出（不计粒子重力）．求
（1）磁场的磁感应强度；
（2）求交变电压的周期T和电压U0的值；
（3）若t=

参考答案：

（1）粒子由a点进入磁场在洛仑兹力作用下做匀速圆周运动，所以qv0B=mv20r①
由题意知粒子圆周运动的半径：r=R=5L?0②
由①、②得：B=mv05qL0
（2）据题意，粒子在电场中的运动时间为周期的整数倍，
即：t=Lv0=nT于是得：T=12L0nv0（n=1，2，3…）
粒子在电场中运动侧向总位移：Y=12?qU0md(T2)2?2n=d2
代入计算得：U0=nmv202q（n=1，2，3…）
（3）由粒子在磁场中的受力可判断可知粒子带负电，粒子在t=32T时刻进入电场后向N板偏转，由题意知粒子应刚好平行于N板从N板的边缘水平飞出，并沿着水平方向进入磁场．

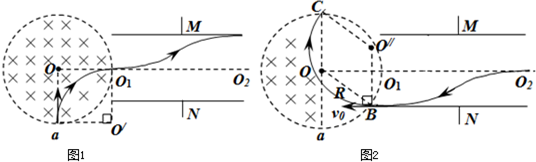

如图，设粒子从B点进入磁场，从C点射出，O″点为粒子圆周运动的圆心，由（1）知：r=R，所以OBO″C为菱形，故有OC∥O″B，由于粒子水平射出，故O″B⊥v0，于是OC⊥v0，方向竖直，故aOC共线，所以射出的点到a点的距为：aC=2R=10L0．
答：
（1）磁场的磁感应强度为mv05qL0；
（2）求交变电压的周期T为12L0nv0（n=1，2，3…），电压U0的值为mmv202q；
（3）若t=3T2时，该粒子从M、N板右侧沿板的中心线仍以速率v0向左射入M、N之间，粒子从磁场中射出的点到a点的距离等于10L0．

本题解析：

本题难度：一般

4、实验题  （1）一同学用多用电表测量一电器元件电阻（约，选用倍率，操作正确，此时刻度盘上的指针位置如图甲所示，则该同学紧跟下来的做法主要有______________，正确操作后，指针位置如图乙所示，则其元件电阻为____________________。

（2）为了更精确地测出其阻值，该同学去实验室借用器材，实验员替他准备了下列器材：
A、直流电流表，
B、直流电流表，
C、电流电压表，
D、电流电压表，
E、直流电源E
F、滑动变阻器R
G、开关一个、导线苦干
则该同学应选用电流表________________，电压表_________________，并在虚线框内画出测量电路图。

参考答案：（1）选用倍率，再进行欧姆调零；?
（2）；；

本题解析：

本题难度：一般

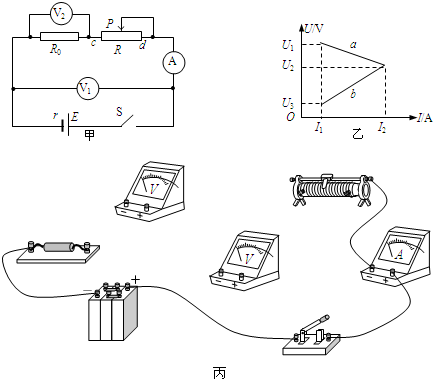

5、简答题  某同学利用如图甲所示的电路测定电源的电动势和内电阻，实验中电表内阻对实验结果的影响很小，均可以忽略不计．闭合电键S后，变阻器的滑动触头P由变阻器的一端滑到另一端的过程中，两电压表示数随电流变化情况分别如图乙中的直线a、b所示．

（1）将如图丙所示实物图中未连接的部分元件，按电路图连接成实验电路；
（2）通过分析可知，图乙中直线______（填a或b）表示电压表V1示数随电流表A示数变化的关系；
（3）根据U-I图象中坐标轴表示的数据，可求出电源电动势E=______，内电阻r=______．

参考答案：（1）将如图丙所示实物图中未连接的部分元件，按电路图连接成实验电路



（2）电压表V1的示数随电流表示数的变化图象应为a；
电压表V2的示数随电流表示数的变化图象应为b；
（3）由E=U+Ir知：
E=U1+I1r，E=U2+I2r
得E=U1I2-U2I1I2-I1
r=U1-U2I2-I1

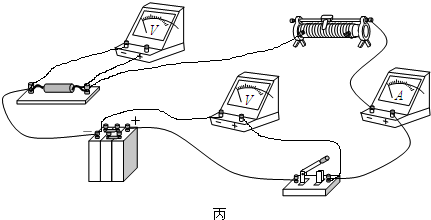

故答案为：（1）如图?（2）a?（3）U1I2-U2I1I2-I1，U1-U2I2-I1

本题解析：

本题难度：一般
