1、选择题  如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的，V1和V2为理想电压表，读数分别为U1和U2；A1、A2和A3为理想电流表，读数分别为I1、I2和I3，现断开S，U1数值不变，下列推断中正确的是

[? ]

参考答案：BC

本题解析：

本题难度：一般

2、计算题  (10分)内蒙古拥有得天独厚的风力资源，是我国北部的风能富集区。在2008年奥运会之前分两期兴建了总装机容量为12万千瓦的风力发电厂。建成后，若采用110kV电压向北京输电。已知从内蒙古到北京的输电线电阻为1Ω。
(1)求输电导线损耗的功率；
(2)若为了降低损耗，把输电电压提高为220kV，求提高输电电压后比原来少损耗的功率。
(3)为了进一步节约能源，请你为输电环节提出一条以上改进措施。

参考答案：（1）（2）（3）提高输送电压

本题解析：解：(1)?A………………?……(2分)
………………………………………………(2分)
(2)由?得…………………………(2分)
…………………………………(2分)
(3)提高输送电压……………………………………………………………(2分)
用电阻率小的金属导电线输送等
本题考查的是高压输电的问题，根据功率与电压电流的关系可计算出导线的损耗功率；提高输电电压可以降低损耗；还可以减小导线的电阻；

本题难度：一般

3、选择题  如图甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20 Ω，L1、L2 为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接1、S2闭合，此时L2正常开光．下列说法正确的是?
?
A．输入电压u的表达式u＝20sin(50πt)V
B．只断开S2后，L1、L2均正常发光
C．只断开S2后，原线圈的输入功率减小
D．若S1换接到2后，R消耗的电功率为0.8 W

参考答案：CD

本题解析：电压峰值为20V，周期为0.02s，角速度为2π/T=100πrad/s，输入电压u的表达式u＝20sin(100πt)V，A错；只断开S2后，输出端电阻增大，输出电压不变，L1、L2均不能正常发光，B错；输出功率减小，输入功率等于输出功率，C对；若S1换接到2后，由可知R两端电压有效值为4V，功率为，D对；

本题难度：一般

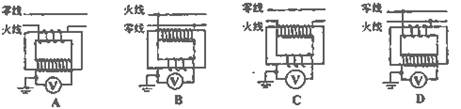

4、选择题  在变电站里，经常要用交流电表去监测电网上的高电压，所用的器材叫电压互感器。如下所示的四个图中，能正确反应其工作原理的是

参考答案：B

本题解析：略

本题难度：一般

5、选择题  用电高峰期，电灯往往会变暗，其原理可简化为如图9所示的模型．即理想变压器原线圈电压稳定，副线圈上通过输电线连接两只相同的灯泡L1和L2，输电线的等效电阻为R，当开关S闭合时（?）
?
A．通过L1的电流减小
B．R两端的电压增大
C．副线圈输出电压减小
D．副线圈输出功率减小

参考答案：AB

本题解析：分析：开关S闭合后改变了副线圈的电流和功率，根据变压器原副线圈电压、电流与匝数比的关系即可求解．
解答：解：开关S闭合后，副线圈的电流和功率都变大，
A、B、R的电阻没有变，电流增大，所以两端的电压增大，则L1两端电压减小，电阻不变所以通过的电流减小，故AB正确；
C、副线圈电压由原线圈和匝数比决定，而原线圈电压和匝数比都没有变，所以副线圈输出电压不变，故C错误；
D、开关S闭合后，增加了灯泡L2的功率，副线圈的功率变大，故D错误．
故选A
点评：本题主要考查了变压器的原理，要知道开关S闭合后，副线圈的电流和功率都变大，难度不大，属于基础题．

本题难度：一般
