1、选择题  某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接（两接线柱间只有一个元件）。为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器（相当于电流表）与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图a、b、c所示，则如下判断中正确的是（ ?）

A．AB间是电容器? B．BC间是电感线圈
C．CD间是电容器? D．CD间是定值电阻

参考答案：ABD

本题解析：根据a图可知，有瞬时充电电流，稳定后电路中无电流，说明AB间是电容器，充电完毕，电路为开路，故A正确
根据b图可知，阻碍电流的增大，但是最后稳定后电流恒定，符合电感线圈的特点，所以BC间为电感线圈，故B正确
根据c图，接通电路后，电流马上达到稳定值，说明CD间为定值电阻，故C错误D正确
故选ABD

本题难度：简单

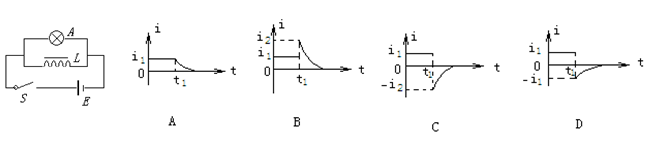

2、选择题  如图所示的电路中，开关s闭合电路达到稳定状态时，流过灯泡A的电流为，流过线圈L的电流为，且?．在t1时刻将开关s断开，那么流过灯泡A的电流随时间的变化图像是（?）

参考答案：C

本题解析：S闭合的时间，流过小灯泡的电流是稳定的，大小为,方向向右，S断开时，立即减为0，减小，L中产生自感电动势，阻碍的减小，L与A组成闭合回路，流经A中的电流从开始逐渐减小到0，方向向左，所以C正确。

本题难度：一般

3、选择题  如图所示，把电阻R、电感线圈L、电容器C并联，三个支路中分别接有一灯泡．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率增大，则以下判断正确的是(　  　)

A．L1灯比原来亮
B．L2灯比原来亮
C．L3灯和原来一样亮
D．L3灯比原来亮
