1、计算题  如图所示，电源电动势E=10 V，内阻r=0.5 Ω，“8V 16 W”的灯泡L恰好能正常发光，电动机M绕线的电阻R0=1 Ω，求：
(1)路端电压；
(2)电源的总功率；
(3)电动机的输出功率。

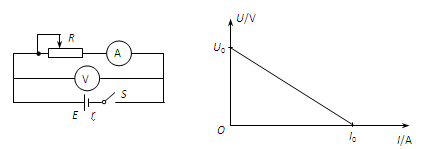

2、填空题  某同学利用如图所示的电路测量电源的电动势和内电阻。他利用测量出来的几组电压和电流值画出了U—I图线。根据图线求出的电源电动势E=____________，电源的内电阻r=_______________。

3、填空题  把一只量程为Ig=6mA，内阻为rg=100Ω的电流表改装成欧姆表，所用电池的电动势E=3V，内阻可忽略，则改装后的欧姆表的中值电阻R中=?，用欧姆表测试一常用的电路元件时，发现表针先向右偏转然后回摆至原位，则可知该元件为?。(填“定值电阻”或“二极管”或“电容器”)

4、选择题  如图所示，在1价离子的电解质溶液内插有两根碳棒A和B作为电极，将它们接在直流电源上，于是溶液里就有电流通过。若在t秒内，通过溶液内截面S的正离子数为n1，通过的负离子数为n2，设基本电荷为e，则以下说法中正确的是（?）

A．正离子定向移动形成的电流方向从A→B，负离子定向移动形成的电流方向从B→A
B．溶液内由于正负离子移动方向相反，溶液中的电流抵消，电流等于零
C．溶液内的电流方向从A→B，电流I=
D．溶液内的电流方向从A→B，电流I=

5、选择题  如图所示电源的电动势为E，内电阻为r，外电路接有定值电阻R1和滑动变阻器R，合上开关S，当滑动变阻器的滑动头P从R的最左端移到最右端的过程中，下述说法正确的是?

A．电压表读数变小
B．电压表读数变大
C．R1消耗的功率变大
D．整个电路消耗的功率变大
