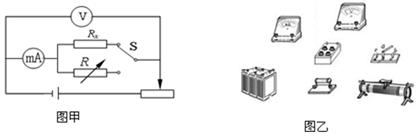

1、实验题  根据伏安法，由10V电源、0～10V电压表、0～10mA电流表等器材，连接成测量较大阻值电阻的电路．由于电表内阻的影响会造成测量误差，为了避免此误差，现在原有器材之外再提供一只高精度的电阻箱和单刀双掷开关，某同学设计出了按图甲电路来测量该未知电阻的实验方案。
（1）请按图甲电路，将图乙中所给器材连接成实验电路图。
（2）请完成如下实验步骤：
①先把开关S拨向Rx，调节滑动变阻器，使电压表和电流表有一合适的读数，并记录两表的读数，U=8.16V，I=8mA，用伏安法初步估测电阻Rx的大小为                   Ω。
②调节电阻箱的电阻值，使其为伏安法估测的值，之后把开关S拨向电阻箱R，微调电阻箱的电阻值，使电压表、电流表的读数与步骤①中的读数一致．读得此时电阻箱的阻值R=1000Ω。③该未知电阻Rx=     Ω。
（3）利用测得的数据，还可以得到         表的内电阻等           Ω。

2、选择题  “二分频”音箱内有高、低两个扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．如图所示为音箱的电路简化图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则

A.甲扬声器是高音扬声器
B.C2的作用是阻碍低频电流通过乙扬声器
C.L1的作用是阻碍低频电流通过甲扬声器
D.L2的作用是减弱乙扬声器的低频电流

3、选择题  关于多用电表的使用，下列说法中正确的是 （     ）
A．用电流挡测电流或用电压挡测电压前,必须检查机械零点
B．用电阻挡测电阻前,不需要检查机械零点
C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
