1、实验题 (1)一游标卡尺的主尺最小分度为1毫米,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如图1所示.该工件的直径为 mm;图2中螺旋测微器的读数为 mm
(2)(从下面给定的器材中选出适当的实验器材(有些器材的阻值是大约值,有些器材的阻值是准确值).设计一个测量阻值Rx约为15kΩ的电阻的电路,要求方法简捷,要尽可能提高测量的精度.
电流表A1,量程1mA,内阻rA1≈50Ω
电流表A2,量程300μA,内阻rA2≈300Ω
电流表A3,量程100μA,内阻rA3≈500Ω
电压表V1,量程10V,内阻rV1=15kΩ
电压表V2,量程3V,内阻rV2=10kΩ
滑动变阻器R,全阻值50Ω,额定电流为1A电池组,电动势3V,内阻很小但不能忽略开关及导线若干
①测量电路中电流表应选 ,电压表应选 (填代号).
②在图所示的虚线框中画出测量Rx的电路图.
③在所测量数据中选一组数据计算Rx,计算表达式 ,式中各量的含义为
。
2、实验题 (6分)在做“测定电池的电动势和内阻”实验时,某同学的线路连接如图甲所示。
(1)在答题卡的方框内画出与图甲对应的电路图;
(2)在图乙-R坐标系中标出了该同学所测的实验数据点,试作出这些数据点的拟合直线,并读得该直线的纵轴截距为 A-1,求得其斜率为 V-1;
(3)求得电池的电动势是 V,内阻是 Ω。

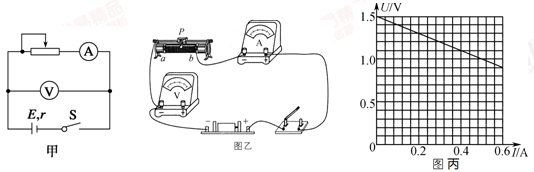

3、实验题 在测量一节干电池电动势E和内阻r的实验中,小明设计了如图甲所示的实验电路.
(1)根据图甲实验电路,请在图乙中用笔画线代替导线,完成实物电路的连接.
(2)实验开始前,应先将滑动变阻器的滑片P调到________(填“a”或“b”)端.
(3)小明测得有关数据后,以电流表读数I为横坐标,以电压表读数U为纵坐标作出了如图丙所示的图象,根据图象求得电源的电动势E=________V,电源的内阻r=________Ω(结果保留两位有效数字).
4、实验题 (原创)(13分)有一个小灯泡上标有“4V 2W”的字样,现在要用伏安法描绘这个灯泡的I—U图线.现有下列器材供选用:
A.电流表A1(0~0.3A,r1=1Ω)
B.电流表A2(0~0.6A,r2=0.4Ω)
C.电流表A3(0~1.0A,r3=0.2Ω)
D.定值电阻R1=19Ω
E.定值电阻R2=150Ω
F.滑动变阻器(10Ω,2A)
G.滑动变阻器(500Ω,1A)
H.学生电源(直流6V),开关,导线若干
①选用下面的题6(2)图A而不选用图B的电路图来完成实验,请说明理由: 。②由于没有电压表,可将电流表A1和定值电阻_______串联起来做为电压表,电流表应选用__________,滑动变阻器应选用__________(用序号字母表示).
图A 图B
③闭合开关前,应将图A电路中滑动变阻器的滑片滑至 (选填左端或右端).
④当电流表A1的示数为0.20A时,小灯泡达到额定电压,此时另一只电流表的读数为0.72A,测得小灯泡的额定功率为 W.
5、实验题 有一特殊电池,它的电动势约为9V,内阻约为40Ω,已知该电池允许输出的最大电流为50mA.为了测定这个电池的电动势和内阻,某同学利用图示电路进行实验,图中电流表的内阻RA=5Ω,R为电阻箱,阻值范围0~999.9Ω,R0为定值电阻,对电源起保护作用.
①本实验中的R0应选
A.10Ω B.50Ω C.150Ω D.500Ω
②该同学接入符合要求的R0后,闭合开关S,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了如图所示的图线,则根据图线可求得该电池的电动势为E= V,内阻r= Ω.
