1、选择题  如图所示，A板发出的电子(重力不计)经加速后，水平射入水平放置的两平行金属板M、N间，M、N之间有垂直纸面向里的匀强磁场，电子通过磁场后最终打在荧光屏P上，关于电子的运动，下列说法中正确的是

A．当滑动触头向右移动时，电子打在荧光屏的位置上升
B．当滑动触头向右移动时，电子通过磁场区域所用时间不变
C．若磁场的磁感应强度增大，则电子打在荧光屏上的速度大小不变
D．若磁场的磁感应强度增大，则电子打在荧光屏上的速度变大

参考答案：AC

本题解析：当滑动触头向右移动时，电场的加速电压增大，加速后动能增大，进入磁场的初速度增大，向下偏转程度变小，位置上升，选项A正确。由于在磁场中运动对应的圆心角变小，运动时间变短，选项B错误。粒子在磁场中运动速度大小不变，选项C正确、D错误。

本题难度：一般

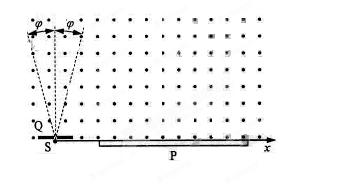

2、计算题  （10分）磁谱仪是测量粒子能量（即动能）的重要仪器。磁谱仪的工作原理如图所示，放射源Ｓ发出质量为m、电量为q的粒子沿垂直磁场方向进入磁感应强度为Ｂ的匀强磁场，被限束光栏Ｑ限制在的小角度内，入射的粒子经磁场偏转后打到与束光栏平行的感光片Ｐ上，形成宽度为Δx的光带。试求入射粒子的能量。（重力影响不计）

参考答案：

本题解析：设在磁场中做圆周运动的轨道半径为R，
由牛顿第二定律得：? (2分)
粒子的动能：?（1分）
沿角入射时落点距离S最近：?（2分）
沿垂直于光栏Q入射时落点距离S最远：?（2分）
由题意：?（1分）
解得：

本题难度：一般

3、选择题  图中A是一底边宽为L的闭合线框，其电阻为R，现使线框以恒定的速度v沿x轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知L<d，且在运动过程中线框平面始终与磁场方向垂直，若以x轴正方向作为力的正方向，线框从图甲所示位置开始运动的时刻作为时间的零点，则在图乙所示的图象中，可能正确反映上述过程中磁场对线框的作用力F随时间t变化情况的是

[? ]
A．
B．
C．
D．

参考答案：D

本题解析：

本题难度：一般

4、选择题  一同学家中电视机画面的幅度偏小，维修店的技术人员检查后认为是显像管或偏转线圈出了故障(显像管及偏转线圈L如下图所示)．那么引起故障的原因可能是

A.电子枪发射能力减弱，电子数减小
B.加速电场的电压过高，电子速率偏大
C.偏转线圈匝间短路，线圈匝数减少
D.偏转线圈的电流过小，偏转磁场减弱

参考答案：CBD

本题解析：电子数目减小，仅能改变画面的清晰度，不会引起画面幅度的偏小，A错误，电视机画面的幅度偏小，则表示电子的偏转减小，所以根据公式，，可得，当加速电场的电压过高，电子速率偏大，电子偏转幅度减小，当偏转线圈匝间短路，线圈匝数减少，导致偏转磁场减弱，电子偏转幅度减小，当偏转线圈的电流过小，偏转磁场减弱，电子偏转幅度减小，所以BCD正确，思路分析：电视机画面的幅度偏小，则表示电子的偏转减小，根据公式，，三式联立分析
试题点评：本题考查了带电粒子在磁场中的偏转，注意区分电偏转和磁偏转的区别，磁偏转公式

本题难度：困难

5、选择题  下列说法正确的是
A．所有电荷在磁场中都要受磁场力的作用
B．所有电荷在电场中都要受电场力的作用
C．运动电荷在磁场中只有垂直于磁场方向的速度分量不为零，才受到磁场力的作用
D．一切运动电荷在磁场中都要受磁场力的作用

参考答案：BC

本题解析：考点：
分析：运动的电荷在磁场中可能受到磁场力也叫洛伦兹力，也可能没有磁场力，同样的速率磁场力可能大，也可能小．当垂直进入磁场时磁场力最大，当平行磁场时磁场力最小．
解答：解：A、所有电荷在磁场中不一定受磁场力，当电荷静止的，则不受到磁场力；当电荷运动时，也不定有磁场力；当运动方向与磁场垂直时，则磁场力最大，当运动方向与磁场平行，则磁场力为零．故A错误；
B、所有电荷在电场中都要受电场力的作用，这是电场的基本性质．故B正确；
C、运动电荷在磁场中只有垂直于磁场方向的速度分量不为零，才受到磁场力的作用．故C正确；
D、所有电荷在磁场中不一定受磁场力，当电荷静止的，则不受到磁场力；当电荷运动时，也不定有磁场力；当运动方向与磁场垂直时，则磁场力最大，当运动方向与磁场平行，则磁场力为零．所以一切运动电荷在磁场中都要受磁场力作用是错误，故D错误；
故选：BC
点评：电荷在电场中必定有电场力，而运动电荷在磁场中不一定有磁场力，当两者相互垂直时，磁场力最大；当两者平行时，磁场力为零．

本题难度：简单
