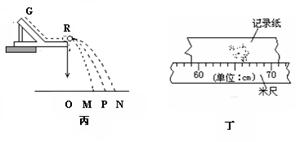

1、实验题  某同学用图丙所示的光滑轨道装置，通过半径相同的A、B两球的碰撞来验证动量守恒定律，则：

（1）A球从G处自由释放，在水平轨道末端R处与B球碰撞，B球着地的点迹如丁图所示，则碰后B球的水平射程为          cm。
（2）在以下选项中，哪些是本次实验必须进行的测量？
答：              （填选项号）。
(A)  水平槽上未放B球时，测量A球落点位置到O点的距离
(B)  A球与B球碰撞后，测量A球落点位置到O点的距离
(C)  测量A球或B球的直径
(D)  测量A球和B球的质量（或两球质量之比）
(E)  测量G点相对于水平槽面的高度
（3）设两球的质量分别为mA、mB，且mA>mB，如丙图所示，重垂线投影点为O，球的着地点迹的中心位置为M、P、N。
用两球碰撞来验证动量守恒，满足：                                 （根据实验中测得的物理量、长度等，用字母符号表示）。

参考答案：（1）答数在65.0~66.5范围内的都给分（3分）；
（2）A、B、D（答对，但不全可给1分。）（2分）
（3）（3分）

本题解析：略

本题难度：一般

2、实验题  多用电表指针如下图所示

（1）如选择开关为“R×10”挡，则所测电阻的阻值
（2）如选择开关为直流电压250V挡，则对应读数是
（3）如选择开关为直流电流100挡，则对应读数是

参考答案：（1）130  （2）135  （3）54

本题解析：多用电表读数时注意，多用电表最上面一排数据表示测电阻的读数，中间一排是电流和电压读数，读电流、电压时注意量程，读电阻时注意倍率。
（1）所测电阻的阻值为：读数乘以倍率，即
（2）选择开关为直流电压250V挡，读数为对应250量程值，则对应读数是：135V
（3）选择开关为直流电流100挡，读数为对应10mA量程，读数结果为读数乘以10，即：5.4×10mA=54mA
考点：多用电表的读数
点评：容易题。关键是掌握多用电表的读数方法。

本题难度：一般

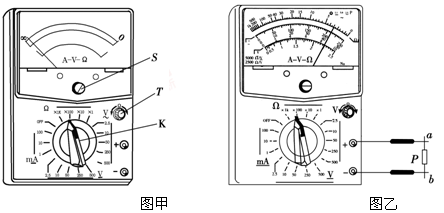

3、实验题  用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：

①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。

参考答案：（1）S；  T。    （2）b→a；  ×10

本题解析：（1）①首先要对表盘机械校零，所以旋动部件是S．③欧姆表选档后要进行欧姆调零，将“十“、“ “插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处．（2）表盘上的负极接欧姆表内部电源的负极，所以通过P的电流方向是b到a；图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调小．
考点：多用电表测量电阻

本题难度：一般

4、实验题  在探究变压器线圈两端的电压与匝数的关系的实验中，实验室中有下列器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）
B．条形磁铁
C．直流电源
D．多用电表
