1、选择题 关于交流电的有效值U和最大值Um,下列说法正确的是
[? ]
A.任何形式的交流电都具有的关系
B.只有正弦交流电才具有的关系
C.照明电压220 V,动力电压380 V指的都是有效值
D.交流电压表和交流电流表测的都是最大值

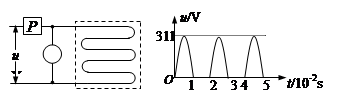

2、选择题 如图所示是某种型号的电热毯的电路图,电热毯接在交变电源上,通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为(?)
A.110V
B.156V
C.220V
D.311V
3、计算题 如图甲所示,一固定的矩形导体线圈水平放置,线圈的两端接一只小灯泡,在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场.已知线圈的匝数n=100匝,电阻r=1.0 Ω,所围成矩形的面积S=0.040 m2,小灯泡的电阻R=9.0 Ω,磁场的磁感应强度按如图乙所示的规律变化,线圈中产生的感应电动势的瞬时值表达式为e=nBmScos(t),其中Bm为磁感应强度的最大值,T为磁场变化的周期.不计灯丝电阻随温度的变化,求:
(1)线圈中产生的感应电动势的最大值;
(2)小灯泡消耗的电功率;
(3)在磁感应强度变化的0~的时间内,通过小灯泡的电荷量.
4、选择题 一台家用电冰箱的铭牌上标有“220V 100W”字样,这表明所用交变电压的
[? ]
A.峰值为380V
B.峰值为220V
C.有效值为220V
D.有效值为311V
5、选择题 一只耐压值为10V的电容器,如果把它接在交流电路中,则?
[? ]
A、交流电压不得超过5V?
B、交流电压不得超过V?
C、交流电压不得超过10V?
D、交流电压不得超过V
