1、实验题 热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线,要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中,杯内有一定量的冷水,其它备用的仪表和器具有:盛有热水的热水瓶(图中未画出)、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0~20Ω)、开关、导线若干。
(1)在图(a)的方框中画出实验电路图,要求测量误差尽可能小。
(2)根据电路图,在图(b)的实物图上连线。
(3)简要写出完成接线后的主要实验步骤___________。
?
参考答案:(1)如图1所示
(2)如图2所示
(3)①往保温杯中加入一些热水,待温度稳定时读出温度计值;
②调节滑动变阻器,快速测出几组电流表和电压表的值;
③重复①~②,测量不同温度下的数据;
④绘出各测量温度下热敏电阻的伏安特性曲线
?
本题解析:
本题难度:困难
2、实验题 (9分)用电流表和电压表测一个电阻值约为25kΩ、额定功率为0.05W的电阻Rx的阻值,备用器材有:
①量程0~100μA,内阻约为500Ω的电流表A1
②量程0~500μA,内阻约为300Ω的电流表A2
③量程0~1V,内阻约为10kΩ的电压表V1
④量程0~15V,内阻约为100kΩ的电压表V2
⑤量程0~50V,内阻约为500kΩ的电压表V3
⑥直流稳压电源两端的输出电压为16V
⑦滑动变阻器,阻值范围 0~500Ω,允许最大电流 lA
⑧待测电阻Rx,开关和导线若干
(1)为了测量准确,电压表应选?,电流表应选?。(填写仪器前的序号)
(2)在下图方框内画出实验电路图。
(3)若测量值为R测,真实值为R真,那么在操作、读数、计算均正确无误的情况下,R测_____R真(选填“大于”、“等于”或“小于”)。?
参考答案:(9分)(1)④、②………(4分)
(2)如图答-1所示………………(3分)
(说明:分压电路正确得1分,电流表内接电路正确得2分。)
(3)大于………………………(2分)
本题解析:本题考查的是测定电阻值的问题。本实验采用电流表内接法。因为电流表内接,所以偏大,I测准确,有欧姆定律可知:大于真实值。
本题难度:一般
3、实验题 (1)(8分)实验室利用打点计时器研究小滑块的运动情况,打出如图所示的纸带,其中纸带B端与滑块相连接,计时器接在频率为50Hz的交流电源上。请回答下列问题:
①纸带中AB段运动的时间为______________.
②根据纸带请判断该滑块的运动属于_______(填“匀速”、“匀加速”、“匀减速”)直线运动.
③从纸带可以测出AB两点间的距离为____________,滑块的加速度大小为___________(计算结果保留三位有效数字).
(2)(10分)为了测量某一未知阻值的电阻Rx,某实验小组找来以下器材:电压表(0~3V,内阻约3kΩ)、电流表(0~0.6A,内阻约1Ω)、滑动变阻器(0~15Ω,2A)、电源(E=3V,内阻很小)、开关与导线,该小组同学实验操作如下,请你按要求填写:
①断开开关,请按图甲所示的电路图在图乙中连接实物图;
②如图乙,闭合开关前,应将滑动变阻器的滑片置于_______端。
③闭合开关,缓慢调节滑动变阻器,得到多组电压表与电流表的读数,建立合适的坐标系作出I-U图如下;
④整理仪器
根据I-U图可得,该未知电阻的阻值为Rx=______。(保留两位有效数字)
由于实验中使用的电表不是理想电表,会对实验结果造成一定的影响,则该小组同学实验测出的电阻值_____________ RX的真实值(填“>”、“<”或“=”)。
利用现有的仪器,为了更加精确地测量这个电阻的阻值,你给该实验小组的建议是:
?
参考答案:(1)(8分) 0.08s?匀加速? 9.20cm? 5.00m/s2?
每空2分 不给单位的不给分
(2)(10分)连线如图?(2分)
a(“左”也正确)(2分)
Rx=5.0Ω。(4.8Ω~5.0Ω均正确)(2分)
>?(2分)
电流表外接?(2分)
本题解析:(1)频率,所以周期0.02s。所以:纸带中AB段运动的时间为:
从纸带的图像上可以看出每两个点的距离越来越大,所以做匀加速直线运动。从纸带可以测
出AB两点间的距离为:10.2-1=9.2m。加速度
本题难度:一般
4、实验题 一个电压表由小量程的电流表G与定值电阻R串联而成,某同学在校对其读数时发现,此电压表的读数总是大于标准电压表的读数,于是他给次电压表加装了一个适当的电阻,纠正了读数的偏差,所加电阻的可能接法是
A.与R并联
B.与G并联
C.与R,G串联
D.与R,G的串联电路并联
参考答案:BC
本题解析:电压表读数大于标准电压表的读数,是由于通过电压表的电流较大,减小通过电流表电流的方法为(1 )把一电阻直接与电流表并联(2)在串联定值电阻的基础上在串联一个电阻,在电压一定的情况下,电流就会减小,因此答案为BC
本题难度:一般

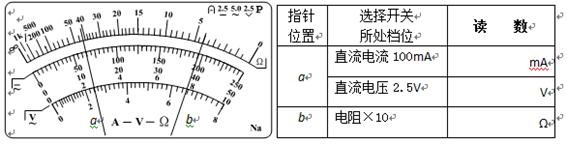

5、实验题 用多用电表进行了几次测量,指针分别处于a、b位置,如图所示.
(1)若多用电表的选择开关处于下面表格中所指的档位,a和b的相应读数各是多少?请填在表格中.
(2)如果要用此多用表测量一个约1.8×103Ω的电阻,为了使测量比较精确,应选的欧姆档是_________(选填“×10”、“ ×100”或“×1K”).
参考答案:(1)26.0, 0.65,40;(每空1分) ?(2) ×100(2分)
本题解析:选择电压,电流档位时表示量程,所以直流100mA指到a位置,看中间的刻度盘50的刻度,估读一位13.0×2=26.0,同理直流电压也是看中间的刻度盘250的刻度,最小刻度是5,不需要下位估读,65×0.01=0.65;电阻档位要用读数×倍率,看最上面的刻度不需要估读,4×10=40
测量一个约1.8×103Ω的电阻,应该让指针在中值附近读数最准确,所以选×100档位。
本题难度:一般
