1、简答题 (1)要求较准确的测量某电阻的阻值(约30kΩ),所给的器材如下
A.待测电阻Rx?B.电流表A1(0~100μA,内阻约为200Ω)
C.电流表A2(0~10mA,内阻约为2Ω)?D.电压表V(0~3V,内阻约10kΩ)
E.电源E(3V,内阻可不计)?F.滑动变阻器R(0~1kΩ,0.1A)
G.开关S及导线若干
①实验中电流表应选用______(选填“A1”或“A2”);

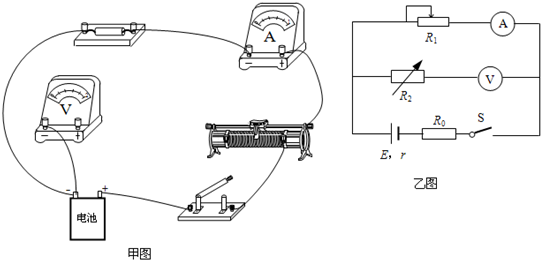

②请在甲图中用笔画线代替导线,完成实物电路的连接
![](http://www.91exam.org/91files/2016060416/k5131zusf1e.png)
(2)为了测定一节新干电池的电动势和内阻(约为0.3Ω),配备的器材有:
A.电流表A(量程为0.6A)
B.电压表V(量程为1V,内阻为1.2kΩ)
C.滑动变阻器R1(0~10Ω,1A)
D.电阻箱R2(0~9999.9Ω)
E.定值电阻R0=2.5Ω
某实验小组设计了如图乙所示的电路.
①实验中将电压表量程扩大为2V,电阻箱R2的取值应为______kΩ;电路中串联电阻R0的目的除了对电路起保护作用外,还起______作用.

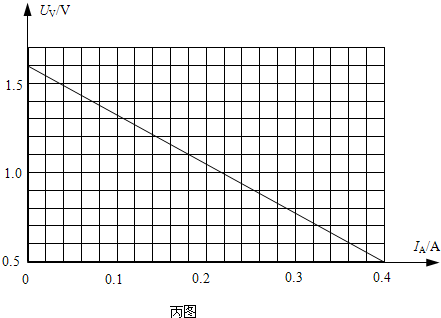

②利用上述实验电路进行实验,测出多组改装后的电压表读数UV与对应的电流表读数IA,利用UV-IA的图象如图丙所示.由图象可知,电源的电动势E=______V,内阻r=______Ω.
![](http://www.91exam.org/91files/2016060416/ypkdb12pqin.png)
2、实验题 如图,是学生实验用的有两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过?V每一小格表示?V;图中指针示数为?V.若使用的是较大量程,则表盘刻度每小格表示?V; 测量电压最大值不得超过?V。
?
3、填空题 现有“2.5V,0.5W”的小电灯,伏特表,安培表、电动势为3V的直流电源,滑动变阻器,导线,开关等.
(1)为了研究小电灯从电压从零到额定电压的发光情况,画出电路图______
(2)现有滑动变阻器的规格如下,实验时应选用______.
R1:0Ω~20Ω
R2:0Ω~200Ω
4、实验题 (4分)某实验小组利用如图所示的装置探究热敏电阻的温度特性。
![](http://www.91exam.org/91files/2016060418/jquxztinwq2.jpg)
(1) 电键闭合前,滑动变阻器的滑动触头P应置于?端(选填a或b)。
(2) 实验小组将测量出的不同温度下热敏 电阻的阻值与标准值比较后,发现二者有一定的
差异。除偶然误差外,你认为造成误差的原因可能是?。
5、实验题 如图甲(a)所示为测量血压的压力传感器在工作时的示意图,薄金属片P固定有4个电阻R1、R2、R3、R4,右边如图甲(b)是它的侧面图,这4个电阻如图乙(a)连接成电路如图乙(b)所示,试回答:
![](http://www.91exam.org/91files/2016060417/ime5mtsliol.png)
![](http://www.91exam.org/91files/2016060417/idgrjg3thg5.png)
(1)开始时,金属片中央O点未加任何压力,欲使电压表无示数,则4个电阻应满足的关系为:??(2分)
(2)当O点加一个压力F后发生形变,这时4个电阻也随之发生形变,形变后各电阻大小如何变化:??4分)
(3)电阻变化后,电路A、B两点中_____ (2分)点电势较高。它为什么能测血压?
答: ??(2分)
