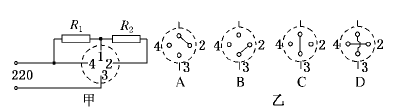

2、选择题  有一家用电熨斗,其电路结构如图所示,改变内部连线方式可以使电熨斗处于断开状态或获得低?中?高三个不同的温度挡,图乙是它的四种不同的连接方式,其中能获得高挡温度的是(? )

3、计算题  如图所示，在虚线圆周内有一均匀的磁场，其磁感应强度B正以0.1T/s的变化率减小。在圆周内放一金属圆环 (图中实线) ，使圆环平面垂直磁场。已知此圆环半径为0.1m。

(1)圆环中产生的感应电动势为多大？
(2)设圆环的电阻为1Ω，则圆环中的电流为多大？
(3)仍设圆环的电阻为1Ω，但在环上某处将圆环断开，并在断开形成的 两端点间接入一个4Ω的电阻，这两端点的电压为多大？

4、选择题  如图所示，电流表、电压表均为理想电表，L为小电珠。R为滑动变阻器，电源电动势为E，内阻为r。现将开关S闭合，当滑动变阻器滑片P向右移动时，下列结论正确的是(　 　)

A．电流表示数变大，电压表示数变大
B．小电珠L变暗
C．电容器C上电荷量减小
D．电源的总功率变小

5、计算题  （10分）用电动势为1.5V、内阻为1.0Ω的干电池5节串联，给一个“6.0V? 0.6W”的用电器供电．
（1）求该用电器的额定电流；
（2）若要使该用电器在额定电压下工作，电路中还需要串联一个阻值多大的电阻？
（提示：串联电池组的电动势等于各个电池的电动势之和；串联电池组的内阻等于各个电池内阻之和．）
