1、选择题  如图17-1-14所示各图线中表示交流电的是（　　）

图17-1-14

参考答案：BCD

本题解析：交流电的大小和方向做周期性变化.?

本题难度：简单

2、选择题  一交流电压随时间变化的规律如图所示，该交流电压的有效值和周期分别是：（? ）

参考答案：D

本题解析：

本题难度：简单

3、选择题  图甲中的变压器为理想变压器，原、副线圈的匝数之比为10∶1．测得R=10的电阻两端电压随时间变化的规律如图乙所示．则原线圈中

A．电压的有效值为311OV
B．电压的有效值为2200V
C．电流变化的频率为25Hz
D．电流的有效值为22A

参考答案：BC

本题解析：副线圈中的有效值为：,由电压和匝数的比例，A错；B对；交流电的周期为，频率为f=1/T=25Hz，C对；电流，由电流与匝数比例，D错；故选BC
点评：本题难度较小，明确正弦交流电的有效值和峰值的关系，熟练应用匝数比与电压、电流比的关系求解问题

本题难度：一般

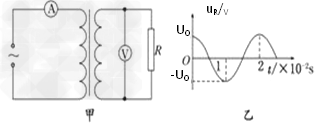

4、选择题  如图甲所示，变压器原副线圈匝数比为22：1，原线圈与正弦交变电源相连，副线圈与电阻R、交流电压表按图示方式连接，R＝10Ω，交流电压表的示数是10V，图乙是电阻R两端电压uR随时间t变化的图像，则

[? ]
A．R两端的电压uR随时间t变化的规律是
B．图乙中U0=10V
C．变压器原线圈中电流i随时间t变化的规律是
D．交变电源的电压u随时间t变化的规律是

参考答案：D

本题解析：

本题难度：一般

5、选择题  不定项选择
如图是某交流发电机产生的交变电流的图像，根据图像可以判定（ ? ）

参考答案：A

本题解析：

本题难度：简单
