1、实验题  （10分）在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。

参考答案：（1）
（全部写对得1分）
电阻一定时，流过电阻的电流随电压的增大而增大。（填欧姆定律也可）（1分）
（2）5.1（2分）（若有四舍五入错误不给分）?（3）（2分）如下左图所示

（4）改变电阻两端的电压来改变通过的电流，以达到多次测量取平均值的目的，减小误差。（2分）
（5）（2分）这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可。上右图是两种参考电路图。

本题解析：本题考查欧姆定律的应用和学生处理实验问题的能力，改变电阻的阻值多次读取数据，求得平均值即可，这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可。上右图是两种参考电路图

本题难度：一般

2、实验题  （10分）现有两个电阻R和R0，R为标准电阻，R0的阻值随温度变化.一探究小组用图甲电路(虚线框内还有一个滑动变阻器)，经多次测量、描点，画出了两电阻的伏安特性曲线如图乙所示，其中两电阻电流从零开始变化.已知电源电动势为6 V,内阻很小.

(1)选出最适合本实验的滑动变阻器__________
A.5 Ω? 0.6 A? B.20 Ω? 0.6 A? C.100 Ω? 0.6 A
(2)在图中虚线框内补充完整电路图.
(3)实验中，当电流表的示数为0.1 A时，电阻R0消耗的电功率为_______W；由图线知，R0的阻值随温度升高怎样变化？________________________________________________________________.

参考答案：(1)B?(3分)?(2)滑动变阻器用分压接法，如图.?
?(3分)
(3)0.2?(2分)?温度升高，电阻减小?(2分)

本题解析：（1）选滑动变阻器的原则是：安全、准确、便于操作，由图象知，电压是从零开始调节，滑动变阻器一定是分压式接法，这时在允许的范围内，滑动变阻器尽可能选阻值小的，便于调节，而从图象中，每个电阻最高加到3V，即路端电压最大为6V，若选5滑动变阻器，就会超过它的额定电流，A不行，选C又会调节起来不方便，因此选B；
（2）滑动变阻器采用分压或接法，电路答案所示
（3）由图象可知，当电压表示数为0.1 A时，电阻R0两端的电压为2V，因此消耗的功率P=0.2W；在I—U图象中，随电压的升高，电流增加的越来越快，从而说明电阻越来越小。

本题难度：一般

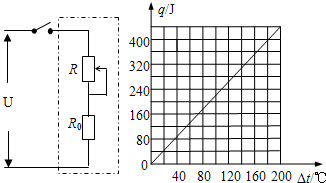

3、填空题  如图所示，是一种家用电熨斗的电路原理图（额定电压为220V），虚线框内为加热电路．R0是定值电阻，R是可变电阻（调温开关）．该电熨斗温度最低时的耗电功率为121W，温度最高时的耗电功率为484W．则R0的阻值为______Ω；假定电熨斗每秒钟散发的热量q跟电熨斗表面温度与环境温度的温差关系如右图所示，现在温度为20℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220℃，且保持不变，问应将R的阻值调为______Ω．

参考答案：
①定值电阻R0的阻值为R0=U2P高=(220)2484=100Ω；
②电熨斗与环境温差是220℃-20℃=200℃
由图象可知电熨斗每秒散发的热量是Q=440J；
电熨斗总电阻发热功率P实=Qt=4401=440W；
电熨斗电阻R总=U2P实=2202440=110Ω．
滑动变阻器阻值R=R总-R0=110Ω-100Ω=10Ω．
故答案为：100；10．

本题解析：

本题难度：一般

4、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6 V? 3 W”，，其他可供选择的实验器材有：
（A）电压表V（量程6 V，内阻20 kΩ）；?（B）电流表A1（量程3 A，内阻0.2Ω）；
（C）电流表A2（量程0.6 A，内阻1Ω）；?（D）变阻器R1（0 ~ 1000Ω，0.5 A）；
（E）变阻器R2（0 ~ 20Ω，2 A）；?（F）学生电源E（6 ~ 8 V），开关S及导线若干。
实验中要求在电压表0 ~ 6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则上述器材中：

（1）电流表应选?，变阻器应选?；
（2）请在右边方框中画出实验原理图；
（3）根据实验原理图，用笔画代替导线将图2—7中的实物连接成实验电路。

参考答案：（1）电流表应选A2，变阻器应选R2（各1分）；
（2）实验原理图如图1所示（2分）。

（3）实物实验电路如图2所示（2分）。

本题解析：略

本题难度：简单

5、选择题  某学生研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，电路中没有电流，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是? (? )

A．AB段断路? B．BC段断路 ? C．AB段短路? D．BC段短路?

参考答案：AD

本题解析：接通S后，将电压表并联在A、C两点间的电压表读数为U，说明电源没有故障．当并联在A、B两点间时，电压表读数也为U，说明AB间断路．当并联在B、C两点间时，电压表的读数为零，电路中没有电流，B、C间没有故障．A、接通S后，将电压表并联在A、C两点间的电压表读数为U，说明电源没有故障．当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，说明AB间有断路，因为电路中没有电流，B、C间为定值电阻，根据欧姆定律U=IR可知，B、C间电压就应为零，这时，A点电势与电源的正极相等，B点电势与电源的负极电势相等．
B、若B、C间断路，电压表并联在B、C两点间时，读数应为U，与题设条件不符．故B错误．
C、若A、B短路，电压表并联在A、B两点间时，电压表读数应为零，与题设条件不符．故C错误．
D、由题，电压表并联在B、C两点间时，读数为零，可能B、C间短路．故D正确．
点评：本题是电路中故障分析问题，可以用电势差等于电压来加深理解故障的原因．中等难度．

本题难度：简单
