1、选择题  图示是某导体的I-U图线，图中α=45°，下列说法正确的是

A．通过电阻的电流与其两端的电压成正比
B．此导体的电阻R=2Ω
C．I-U图线的斜率表示电阻的倒数，所以电阻R=cot45°=1.0Ω
D．在R两端加6.0V电压时，每秒通过电阻截面的电量是6.0C

2、填空题  某电压表内阻在20KΩ～40KΩ之间，实验室提供下列可以选用的器材：
待测电压表V（量成为3V）电流表A1（量成为200μA）
电流表A2（量成为5mA）电流表A3（量成为0.6A）
滑动变阻器R（最大阻值为1KΩ）电源E（电动势4V）电键K
（1）所提供的电流表应选______
（2）为了减小误差多测几组数据，试画出符合要求的实验电路图．

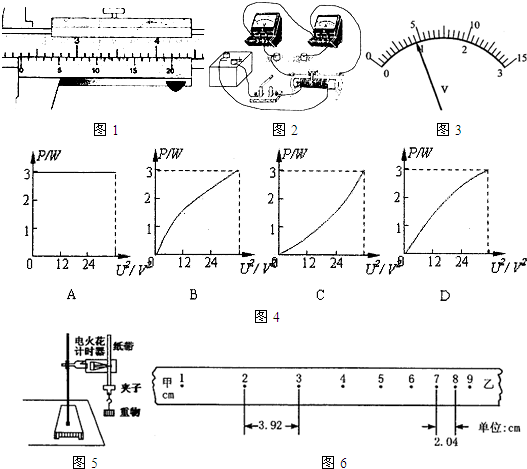

3、简答题  （1）某同学用20分度游标卡尺测某金属工件的内径时，某次测量示数如图1所示，则金属工件的内径为______mm．

（2）要求使用如图2所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率P与它两端电压的平方（U2）的关系曲线，已知小灯泡标有“6V，3W”的字样，电源是8V的直流电源，滑动变阻器R1标有“10Ω，2A”，测量时要求小灯泡两端的电压从零开始逐渐增大，并测多组数据．
①甲同学把实物连成如图2所示的实验电路，闭合电键后小灯泡不亮，经合作者乙同学检查，发现有一根导线接错了，请你圈出这根导线，并用铅笔线加以纠正；
②当电路连接无误后闭合电键，移动滑动变阻器的滑片，读出如图3所示电压表的示数为______V．
③改变滑动变阻器滑片的位置，测出多组电压、电流值，可得小灯泡在不同电压下的电功率，并作出相应的P-U2图象．则在图4中，有可能正确的图象是______，其理由是______．
（3）某同学用如图5所示的装置测定重力加速度：使用的电火花计时器的工作电压为220V，频率50Hz．打出的纸带如图6所示．
①实验时纸带的______端应和重物相连接．（选填“甲”或“乙”）
②纸带上1至9各点为火花所打的点，由纸带所示数据加速度为______m/s2．③若实验时的电压为210V，则重力加速度______（填“变大”、“变小”或“不变”）．

4、实验题  如图甲是某研究小组设计的一个实验电路，R为阻值可调节的电阻箱，R0为定值电阻，K为单刀双掷开关，电流表量程适当、内阻忽略不计，用该实验电路测量直流电源的电动势E和内阻r.
?
(1) 读出图乙中电阻箱的阻值R＝________ Ω.
(2) 根据图甲实验电路，用笔画线代表导线将图乙仪器连接好．
(3)将单刀双掷开关K分别打到a、空置两种状态下并保持电阻箱阻值(已知)不变，闭合开关K1时电流表的读数分别为Ia、I0，则直流电源的电动势E＝________(用符号表示)

5、实验题  某同学要测量一节旧电池的电动势和内阻，实验器材有一个电流表、一个电阻箱R、一个阻值为2Ω的定值电阻R0，一个开关和导线若干，该同学按如图所示电路进行实验。
