1、选择题  不定项选择
如图所示为伏安法测电阻的一种常用电路，以下分析正确的是（ ? ）

参考答案：AC

本题解析：

本题难度：一般

2、实验题  （9分）兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：


①用天平测出电动小车的质量为0.4kg；
②将电动小车、纸带和打点计时器按如图甲所示安装；
③接通打点计时器（其打点周期为0.02s）；
④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中小车所受的阻力恒定）。在上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。请你分析纸带数据，回答下列问题：
（1）该电动小车运动的最大速度为?m/s；
（2）关闭小车电源后，小车的加速度大小为 ?m/s2；
（3）该电动小车的额定功率?W。

参考答案：（1）1.50；（2）2.00；（3）1.20；（注1.5；2、2.0；1.2也给分）

本题解析：（1）从纸带上可以看出，纸带上的前四段距离的间距均在6.00cm左右，故此时是速度最大的时候，其最大值为v==1.5m/s；（2）从第5段以后，间距逐渐变小，说明是关闭电源后小车的动动情况，故其加速度的大小为a==2.00m/s2；（3）由关闭电源时小车的受力情况可知，小车受到的摩擦力为f=ma=0.4kg×2.00m/s2=0.8N，又因为当小车在额定功率下的最大速度为1.5m/s，故此时的牵引力与摩擦力相等，而小车所受的阻力是不变的，故车的额定功率P=Fv=fv=0.8N×1.5m/s=1.20N。

本题难度：一般

3、选择题  一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。要把它改装成一个量程为10V的电压表，则应在电流表上（?）
A．串联一个10kΩ的电阻
B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻
D．并联一个9.5kΩ的电阻

参考答案：C

本题解析：据题意，要把一个小量程电流表改装成大量程电压表，据定值电阻的分压作用，需要串联一个定值电阻，即：，可以变形为，故该定值电阻阻值为：，则C选项正确。

本题难度：一般

4、实验题  某同学对黑箱(见图1)中一个电学元件的伏安特性进行研究。通过正确测量，他发现该元件两端的电压Uab(Uab=Ua-Ub)与流过它的电流I之间的变化关系有如下规律：①当-15V＜Uab＜0V时，I近为零；②当Uab≥0时，Uab和I的实验数据见下表：

（1）在图2中画出Uab≥0时该元件的伏安特性曲线。(可用铅笔作图)
（2）根据上述实验事实，该元件具有的特性是______________________。
（3）若将此黑箱接入图3电路中，并在该电路的cd两端输入如图4(甲)所示的方波电压信号Ucd，请在图4(乙)中定性画出负载电阻RL上的电压信号Uef的波形。

参考答案：(1)
(2)单向导电性
(3)

本题解析：

本题难度：一般

5、实验题  （10分）研究性学习小组围绕一个量程为30mA的电流计展开探究。

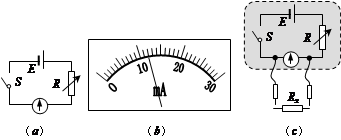

（1）为测量该电流计的内阻，同学甲设计了如图（a）所示电路。图中电源电动势未知，内阻不计。闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为?mA。由以上数据可得电流计的内阻Rg=?Ω。

（2）同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为?Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度。则“10mA”处对应表笔间电阻阻值为?Ω。
若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍能满偏，按正确使用方法再进行测量，其测量结果与原结果相比将_________（填“变大”、“变小”或“不变”）。

参考答案：（1）12.0 ，? 30?（2）∞ ， 6?（3）不变?（每空2分）

本题解析：（1）据十分之一估读法，读数为：12.0A；当电阻箱阻值为20Ω时有：，当电阻箱阻值为95Ω时：，则电流计内阻有：，电源电动势为：。
（2）将电流计改装成欧姆表后，指针处于30mA处时有：,代入数据可以求得电阻箱此时阻值为：；当指针示数为10mA时，电流总电流为：,欧姆表读数为：；（3）电源内阻增大后，将两表笔断开，指针仍能满偏，说明电源内阻与电阻箱阻值之和与原来相等，故测量结果不变。

本题难度：一般
