1、实验题 如图所示是学生实验用的多用表刻度盘,当选用量程为25V的电压档测量电压时,表针指于图示位置,则所测电压为_____V;若选用倍率为“×100”的电阻档测电阻时,表针也指于同一位置,则所测电阻的阻值为_______Ω;用多用表测电阻所运用的原理是___________________________________.
参考答案:15.5 (2分)? 1400(2分)?闭合电路欧姆定律
本题解析:分析:测电阻时,指针偏角小,说明电阻大,应换较大挡并重新调零,测量时手不能接触电阻;测电压时应先根据量程计算每小格代表的示数,再乘以格数,欧姆表测电阻时利用了闭合电路欧姆定律.
解答:解:用量程为25V测电压时,每小格表示0.5V,所以读数为:31×0.5=15.5V;
测电阻时,读数为:14×100=1400Ω,用欧姆表测电阻时,是应用了闭合电路的欧姆定律.
故答案为: 15.5?1400?闭合电路欧姆定律
点评:本题考查了欧姆表的原理及使用方法,测电压时 的读数方法,难度不大.
本题难度:简单
2、实验题 某同学按如图所示的电路进行实验,实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示:
序号
| A1示数/A
| A2示数/A
| V1示数/V
| V2示数/V
|
1
| 0.60
| 0.30
| 2.40
| 1.20
|
2
| 0.44
| 0.32
| 2.56
| 0.48
|
将电压表内阻看做无限大,电流表内阻看做零。
⑴电路中E、r分别为电源的电动势和内阻,R1、R2、R3为定值电阻,在这五个物理量中,可根据上表中的数据求得的物理量是(不要求具体计算)?。
⑵由于电路发生故障,发现两电压表的不数相同了(但不为零),若这种情况的发生是由用电器引起的,则可能的故障原因是?。
参考答案:R2、R3、E ;? RP短路或R2断路
本题解析:略
本题难度:简单
3、填空题 有一阻值在100Ω~200Ω之间,额定功率为0.25W的电阻,现用伏安法测量它的阻值.实验器材主要有:
电流表A1(量程0~50mA,内阻20Ω)
电流表A2(量程0~3A,内阻0.1Ω)
电压表V1(量程0~5V,内阻10kΩ)
电压表V2(量程0~15V,内阻30kΩ)
滑动变阻器R(阻值范围0~20Ω,额定电流2A)
直流电源E(输出电压12V,内阻不计)
(1)为使实验结果准确,电流表应选用______,电压表应先用______.
(2)试在下图中补画出符合实验要求的连线.
参考答案:(1)通过电阻的最大电流大约为I=
本题解析:
本题难度:一般
4、简答题 为了较为精确测量某一定值电阻的阻值,兴趣小组先用多用电表进行粗测,后用伏安法精确测量.现准备了以下器材:
A.多用电表?B.电压表V1,量程6V,内阻约10kΩ
C.电压表V2,量程15V,内阻约20kΩ?D.电流表A1,量程O.6A,内阻约0.2Ω
E.电流表A2,量程3A,内阻约O.02Ω?F.电源:电动势E=9V
G.滑动变阻器R1,最大阻值10Ω,额定电流2A
H.导线、电键若干
(1)在用多用电表粗测时,该兴趣小组首先选用“×10”欧姆挡,此时欧姆表的指针位置如图甲所示,为了减小误差,多用电表的选择开关应换用______欧姆挡;按操作规程再次测量该待测电阻的阻值,此时欧姆表的指针位置如图乙所示,其读数是______Ω.
(2)在用伏安法精确测量时,要求待测电阻的电压从0开始连续调节,则要完成测量,应选择的器材是______?(填器材前面的字母代号),并在方框内画出实验电路图.
参考答案:(1)因指针偏角过大,故说明所选量程过大,使读数偏小,故应换用小档位,使指针偏角在中间位置;故应选用×1档;按最上方刻度盘进行读数,由图可知,读数为9,则电阻为:9×1=9Ω;
故答案为:“×1”,9Ω.
(2)由题意可知电压表选择B,因要求待测电阻的电压从0开始可以连续调节,故滑动变阻器应采用分压接法,而分压接法中,滑动变阻器应选用小电阻,故滑动变阻器应选F;而电路中电流最大为1.3A,若采用3A量程电流表读数不准确;只能选用0.6A的电流表,这可以通过控制滑动变阻器控制电流使不超过0.6A即可,故需要器材为BDFGH,具体电路图如下所示:
故答案为:BDFGH,电路图如上所示.
本题解析:
本题难度:一般
5、实验题 (10分)为研究热敏电阻的阻值随温度的变化关系,实验室提供的器材有:
电流表(量程60mA,内阻约为10Ω)?电压表(量程6V,内阻约为20kΩ)
热敏电阻(100℃时阻值约为100Ω)?电池、开关、一杯水、酒精灯、温度计和导线若干。

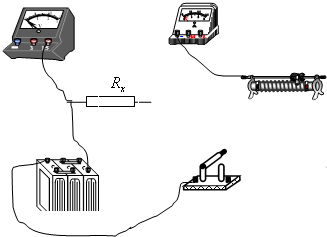

⑴一位同学根据现有器材设计实验电路并连接了部分实物,如右图所示,请用笔画线代替导线,将电压表接入电路;
⑵用酒精灯对水加热,并通、断电路,记录了热敏电阻在不同温度下电流和电压的测量值,如下表所示,请在图示的坐标系中画出U-I图象;
t/℃
| 20
| 40
| 60
| 80
| 100
|
I/mA
| 26.1
| 33.3
| 40.0
| 46.2
| 52.2
|
U/V
| 5.48
| 5.33
| 5.20
| 5.08
| 4.96
|
⑶根据所绘图象可知,热敏电阻的阻值随温度的升高而?(选填“减小”、“增大”或“不变”);
⑷该同学发现,利用所画的U-I图象还可以得出 实验中所用电池的电动势E=?V、内电阻r=?Ω (结果保留3位有效数字)。
参考答案:⑴如下左图所示?⑵如下右图所示?⑶减小?⑷5.90~6.10,19.0~21.0
?
本题解析:⑴根据题意可知R<,因此,应采用电流表的外接法,其实物连线如答案图所示。
⑵根据表格中的数据,采用描点作图。
⑶由表格中的数据可知,随着温度的升高,电流表的读数逐渐增大,根据闭合电路欧姆定律可知电路中的总电阻逐渐减小,即热敏电阻的阻值随温度的升高而减小;
⑷由于电路中只存在热敏电阻这一用电器,因此电压表的读数即近似为电路的路端电压,因此所绘U-I图线其实是电源的伏安特性曲线,因此其纵截距表示了电源的电动势,有:E=6.0V(由于作图和读数存在误差,因此结果在5.90~6.10V之间均可),图线斜率的绝对值表示了电源的内阻,有:r=Ω=20.0Ω(同样由于作图和读数存在误差,因此结果在19.0~21.0Ω之间均可)。
本题难度:一般
