1、实验题 （18分）
（1）（8分）（8分）某同学用如图所示的装置测定重力加速度：
①电磁打点计时器的工作电压为?，频率?．
②打出的纸带如图所示，实验时纸带的?端应和重物相连接．（选填“甲”或“乙”）
③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为?m/s2．
④当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的值有差异的主要原因?
（2）（10分）电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内
阻变大。某兴趣小组从旧电动自行车上取下四块电池，分别标为A、B、C、D，
测量它们的电动势和内阻。
①用多用表直流电压50V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为?。
②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别做出A、B、C、D四块电池的
图线，如图丙。由图线C可知电池C的电动势E=?；内阻r= ?。
③电路图中的变阻箱R能否用滑动变动器代替?（选填“能”、“不能”）
④分析图丙可知，电池?较优(选填“A”、“B”、“C”或“D”)。
参考答案：（1）①交流4V-6V,50Hz(每空1分，没说明交流、漏单位或单位错均不得分，用文字单位不扣分，共2分)②乙（1分）③9.4（3分）?④空气阻力，摩擦阻力（每答对一点得1分，共2分）
（2）．每空2分①11.0V；（2分）②12V（2分），1Ω；（2分） ③?不能?（2分）?④C（2分）；
本题解析：
试题分项：（1）①电磁打点计时器的工作电压为交流电4—6v,频率是50Hz；②由于重物做加速运动，纸带上点与点的间距逐渐增大，所以乙端和重物相连；③由公式
代入数值计算可得a=9.4m/s2; ④重物和纸带下落过程中要受到空气阻力的作用，纸带和限位孔之间有摩擦阻力的作用。
（2）①因为用多用表直流电压50V挡测量，10到20v之间有10格分度，多用电表指示的刻度为第11个刻度，再加上估读数字，所以电压为11.0V；②根据闭合电路欧姆定律有：
，因此有：
,由此可知，图象的斜率表示
,纵轴截距为：
,由图像可知：
，
，由此解得：E=12V．r=1Ω；③滑动变动器不能测出R阻值大小，不能代替变阻箱；④电动势大的内阻小的电源最优，由图象可知C图象代表的电源电动势最大，内阻最小，因此较优。
本题难度：一般
2、填空题 用伏安法测量金属丝的电阻Rx（约为50Ω），实验室备有下列实验器材：
A．电源（电动势为4.5V，内阻约为0.3Ω）
B．电压表（量程3V，内阻约为15kΩ）
C．电压表（量程15V，内阻约为75kΩ）
D．电流表?（量程60mA，内阻约为11Ω）
E．变阻器R（0～5Ω，0.6A）
F．开关S，导线若干
（1）电压表应选择?（填字母代号）______；
（2）为尽可能提高实验的精确度，请你在虚线框中画出合理的电路原理图．

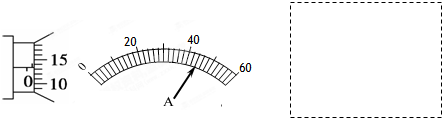

（3）在某次测量时电流表的示数如图，则I=______A，若用螺旋测微器测得金属丝的直径d如图，则d=______mm．
参考答案：（1）为了电表读数准确减小误差，所以电压表应选接近电压的量程．
所以电压表应选择B．
（2）为获得较大的电压测量范围，同时为操作方便，为尽可能提高实验的精确度，所以滑动变阻器采用分压式接法．金属丝的电阻更接近电流表内阻，所以采用电流表的外接法．
（3）在某次测量时电流表的示数如图，则I=44.0A，固定刻度读数：0
半刻度读数：0.5mm
可动刻度读数：0.01mm×13.2=0.132mm
故金属丝的直径为0.632mm；
故答案为：（1）B
（2）如图
（3）44.0，0.632．
本题解析：
本题难度：简单
3、实验题 （6分）在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“2.2V，0.5W”的小灯泡、导线和开关外，还有：
A．直流电源6V（内阻不计）
B．直流电流表0~3A（内阻0.1Ω以下）
C．直流电流表0~300mA（内阻约为5Ω）
D．直流电压表0~3V（内阻约为15kΩ）
考试问吧
，所以电流表采用C，滑动变阻器应采用和小灯泡电阻相差不大的，这样便于操作，故选E，
