1、实验题  实验室内有一毫伏电压表（符号，量程为150mV，内阻约145Ω）。现要测量其内阻，实验室提供如下器材：
电动势为1.5V的干电池；
电阻箱R（0～99.9Ω）；
滑动变阻器R1（0～50Ω）；
标准电流表（符号，量程15mA，内阻约500Ω）；
开关s以及导线若干．
（1）请设计一个尽可能精确地测出毫伏表内阻RmV的测量电路，并画在虚线框中．

（2）直接读出的物理量是_______________．（用文字和字母表示）
（3）用这些物理量表示的毫伏表内阻表达式RmV=____________（用英文字母表示）。

2、实验题  在“测定金属的电阻率”的实验中，某同学进行了如下操作：
（1）用毫米刻度尺测量接入电路中的金属丝的有效长度l。再用螺旋测微器测量金属丝的直径D，某次测量结果如图所示，则这次测量的读数D=?mm。

（2）先用欧姆表（×1档）粗侧，如右图，再使用电流表和电压表准确测量金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用?，电流表应选用?，滑动变阻器应选用?（选填器材前的字母）。


（3）若采用图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。若某次测量中，电压表和电流表读数分别为U和I，请用上述直接测量的物理量（D、l、U、I）写出电阻率ρ的计算式：ρ＝　?　?。

3、选择题  用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，此时（?）

A．两只电表的指针偏转角相同
B．两只电表的指针都不偏转
C．电流表指针的偏转角小于电压表指针的偏转角
D．电流表指针的偏转角大于电压表指针的偏转角

4、计算题

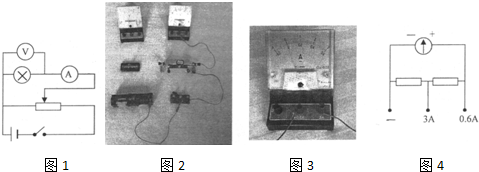

5、简答题  某兴趣小组要测定一个额定电压2V，额定功率1.2W的小灯泡的伏安特性曲线，想利用如图1所示的电路进行测量，实验室友下列器材可供选择：
A．两只干电池盒的电源一只；
B．量程分别为3V和15V的双量程电压表一只；
C．量程分别为0.6A和3A的双量程电流表一只；
D．滑动变阻器R1：最大阻值5Ω，额定电流为1.0A；
E．滑动变阻器R2：最大阻值150Ω，额定电流为1.0A；
F．开关S，导线若干．

（1）实验中电流表选用量程______，滑动变阻器应选用______．
（2）请在答题纸的实物图2把电路连接完整，闭合开关前，应使变阻器滑片放在最______（填“左”或“右”）端．
（3）某实验小组在其它连线正确时，把电流表错连在0.6A和3A的两个接线柱上，如图3示，所测得的实验数据如下表所示：
