高考物理题《电磁学实验》考点强化练习（2019年练习版）(一)

2019-12-13 02:03:52 【大中小】

1、实验题  （8分）测一个阻值约为25 kΩ的电阻，备有下列器材：
A．电流表(量程100 μA，内阻2 kΩ)       E．直流稳压电源(电动势15 V，允许最大电流1 A)
B．电流表(量程500 μA，内阻300 Ω)      F．滑动变阻器(最大电阻1 kΩ，额定功率1 W)
C．电压表(量程10 V，内阻100 kΩ)       G．电键、导线若干
D．电压表 (量程50 V，内阻500 kΩ)
（1）电流表应选________，电压表应选________．
（2）画出测量Rx的原理图．

2、实验题  测金属电阻率实验

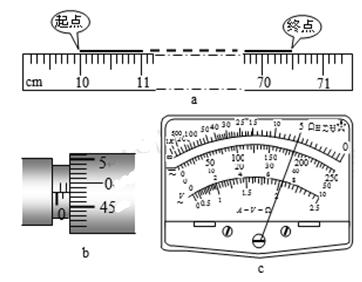

①测长度时，金属丝的起点、终点位置如图（a），则长度为：         cm
②用螺旋测微器测金属丝直径，示数如图（b），则直径为：         mm
③用多用表“Ω×1”挡估测其电阻，示数如图（c），则阻值为：        Ω
④在图d中完成实物连线
⑤闭合开关前应将滑动变阻器的滑片P移至最         （填“左”或“右”）端。

3、实验题  （9分）物理学习小组在测定某电源的电动势E和内阻r时，找来一段电阻率较大的粗细均匀的电阻丝ab替代滑动变阻器，设计了如图甲所示的实验，其中R0是阻值为2Ω的保护电阻，滑动片P与电阻丝始终接触良好。实验时闭合开关，调节P的位置，测得aP的长度x和对应的电压U、电流I数据，并分别绘制了如图乙所示的U I图象和如图丙所示的 x图象。

图乙                  图丙
（1）由图乙可得电源的电动势E＝________V；内阻r＝________Ω。
（2）根据测得的直径可以算得电阻丝的横截面积S＝0.12×10 6m2，利用图丙可求得电阻丝的电阻率ρ为________Ω·m，图丙中图象截距的物理意义是                   。（以上结果均保留两位有效数字）
（3）此实验用了图象法处理数据优点是直观，但是不能减少或者消除                （填“偶然误差”或“系统误差”）。

4、实验题  如图(d)所示的实验电路。

①为了粗测“2.5V 0.6W”小电珠的电阻，必须将开关        断开。把多用电表选择开关旋转到“×    Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图(e)所示，其读数为       。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是      两端电压。
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关    ，断开开关       ，然后将红、黑表笔分别接S2的左、右接线柱。
