1、实验题  某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：?

?

2、实验题  （12分）某同学要测量一圆柱体导体材料的电阻率，部分实验步骤如下：
（1）用螺旋测微器测量其直径如图所示，可知其直径为______mm；

（2）使用多用电表粗略测量出此圆柱体的阻值时，选择开关位置时×1档位时，操作步骤正确，表盘的示数如图所示，则该电阻的阻值约为_____Ω；
（3）为更精确地测量其电阻，可供选择的器材如下：
电流表A（量程为300mA，内阻为2Ω）电流表（量程为150mA，内阻约为10Ω）
电压表（量程1V，内阻为1000Ω）?电压表（量程15V，内阻为3000Ω）
定值电阻（阻值为1000Ω）?滑动变阻器（最大阻值5Ω）
电源（电动势约为4，内阻约为1Ω） ?开关、导线若干.
现设计实验电路图所示，其中虚线框内为测量电路（未画出）

①为了使测量尽量准确，测量时电表读数不得小于其量程的，电压表应选_______（“填或”），电流表应选_______（填“或”）
②实验测得，电压表示数为，电流表示数为，则待测阻值的阻值___________.

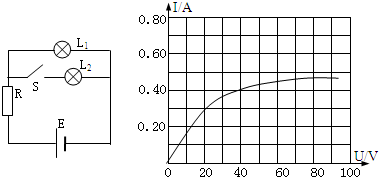

3、填空题  如图电路中，L1和L2是两只相同白炽灯泡，白炽灯泡的伏安特性曲线如右边I-U图线所示，定值电阻R=100欧，电源电动势E=80伏，内阻不计．断开电键S，灯泡L1两端的电压是______V；若闭合电键S，电阻R上消耗的电功率是______W．

4、实验题  发光晶体二极管是用电器上做指示灯用的一种电子元件，它的电路符号如图(a)所示，正常使用时带“+”号的一端接高电势、带“-”号的一端接低电势，某同学用实验方法测得它两端的电压U和通过它的电流I的关系数据如表中所示。

（1）在图(b)中的虚线框内画出该同学的实验电路图。（实验用电压表V：内阻R约为10 kΩ；电流表mA：内阻RmA约为100 Ω；另提供总阻值为50 Ω的滑动变阻器）
（2）在图(c)中的小方格纸上用描点法画出二极管的伏安特性曲线。

（3）若发光二极管的最佳工作电压为2.0 V，而电流是由内阻不计、电动势为3V的供电系统提供的。请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值多大的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态？（结果保留两位有效数字）

5、简答题  一块电流表的内阻大约是几百欧，某同学用如图所示的电路测量其内阻和满偏电流，部分实验步骤如下：
①选择器材：两个电阻箱、2节干电池（每节电动势为1.5V，内阻不计）、2个单刀单掷开关和若干导线；
②按如图所示的电路图连接好器材，断开开关S1、S2，将电阻箱1的电阻调至最大；
③闭合开关S1，调节电阻箱1，并同时观察电流表指针，当指针处于满偏刻度时，读取电阻箱1的阻值为500Ω；
④保持电阻箱1的电阻不变，再闭合开关S2，只调节电阻箱2，并同时观测电流表指针，当指针处于半偏刻度时，读取电阻箱2的阻值为250Ω．
通过分析与计算可知：
（1）电流表内阻的测量值RA=______；电流表的满偏电流值Ig=______；
（2）该同学对此电流表进行改装，使改装后的电流表量程为3A，则改装后的电流表的内阻
