1、选择题 如图所示,两根平行光滑导轨竖直放置,相距L=0.1 m,处于垂直轨道平面的匀强磁场中,磁感应强度B=10 T,质量m=0.1 kg、电阻为R=2 Ω的金属杆ab接在两导轨间,在开关S断开时让ab自由下落,ab下落过程中、始终保持与导轨垂直并与之接触良好,设导轨足够长且电阻不计,取g=10 m/s2,当下落h=0.8 m时,开关S闭合.若从开关S闭合时开始计时,则ab下滑的速度v随时间t变化的图象是图中的( )
2、填空题 法拉第发现了电磁感应现象之后,又发明了世界上第一台发电机──法拉第圆盘发电机,揭开了人类将机械能转化为电能并进行应用的序幕。法拉第圆盘发电机的原理如图所示,将一个圆形金属盘放置在电磁铁的两个磁极之间,并使盘面与磁感线垂直,盘的边缘附近和中心分别装有与金属盘接触良好的电刷A、B,两电刷与灵敏电流计相连。当金属盘绕中心轴按图示方向转动时,则电刷A的电势?电刷B的电势(填高于、低于或等于);若仅提高金属盘转速,灵敏电流计的示数将?;(填增大、减小或不变);若仅将滑动变阻器滑动头向左滑,灵敏电流计的示数将?(填增大、减小或不变)

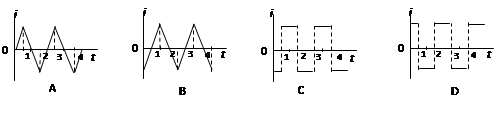

3、选择题 如图甲所示,一闭合线圈固定在垂直于纸面的匀强磁场中,且线圈平面与磁场垂直。设垂直纸面向里为磁感应强度B的正方向,磁感应强度B随时间而变化的情况如图乙所示,图甲中线圈上的箭头的方向为感应电流 I的正方向。则在图中给出的线圈中感应电流I随时间而变化的图象可能正确的是( )
4、选择题 如图甲所示线圈的匝数n=100匝,横截面积S=50cm2,线圈总电阻r=10Ω,沿轴向有匀强磁场,设图示磁场方向为正,磁场的磁感应强度随时间作如图乙所示变化,则在开始的0.1s内
[? ]
A.线圈中磁通量的变化量为0.25Wb
B.线圈中磁通量的变化率为2.5×10-2 Wb/s
C.a、b间电压为0
D.在a、b间接一个理想电流表时,电流表的示数为0.25A
5、选择题 如图1-10-7,同一水平面上足够长的固定平行导轨MN、PQ位于垂直于纸面向里的匀强磁场中,导轨上有两根金属棒ab、cd,能沿导轨无摩擦滑动,金属棒和导轨间接触良好,开始ab、cd都静止。现给cd一个向右的初速度v0,则下列说法中正确的是(?)
?
A.cd始终做减速运动,ab始终做加速运动,并有可能追上cd
B.cd始终做减速运动,ab始终做加速运动,但肯定追不上cd
C.cd先做减速运动后做加速运动,ab先做加速运动后做减速运动
D.cd做减速运动,ab做加速运动,最终两杆以相同的速度做匀速运动
