参考答案：（1）ABCEGI（2分）
（2）电路图略(用E串联G成为电压表，在用外接法、分压式电路)（2分）
（3）?（2分）
式中为E表示数，为E表内阻，为5Ω标准电阻，为待刻画表内阻?（2分）

本题解析：（1）ABCEGI（2分）（2）电路图略(用E串联G成为电压表，在用外接法、分压式电路)（2分）（3）改装后的电压表与R并联，所以R两端电压为，所以流过R的电流由欧姆定律可知为式中为E表示数，为E表内阻，为5Ω标准电阻，为待刻画表内阻

本题难度：一般

3、简答题  图所示是利用DIS测定电动机效率的电路，试完成下列问题：
（1）图中方框A、B、C分别为：
A______，B______，C______．（选填“电压传感器”、“电流传感器”和“数据采集器”）；
（2）在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P入=______；
（3）在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率?η=______．（重力加速度为g）

参考答案：（1）A与计算机相连，是数据采集器；
B与电动机并联，是电压传感器；
C与电动机串联，是电流传感器；
（2）电压表读数是X，电流表读数是Y，故电动机输入功率为：P入=XY；
（3）消耗的电能是XYt，产生的机械能等于重力势能的增加量mgh，也等于消耗的电能减去电动机内阻的热能，即XYt-I2rt；
故效率为：η=mghXYt=XY-Y2rXY；
故答案为：（1）数据采集器，电压传感器，电流传感器；（2）XY；（3）mghxyt或xy-y2rxy．

本题解析：

本题难度：一般

4、实验题  在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3 V，1.5 W”的灯泡两端的电压和通过灯泡的电流。现有如下器材：
A．直流电源3V（内阻可不计）
B．直流电流表0-3 A（内阻0.l Ω）
C．直流电流表0-600 mA（内阻约5 Ω）
D．直流电压表0-3 V（内阻约3 kΩ）
E．直流电压表0-15 V（内阻约200 kΩ）
F．滑动变阻器10Ω、1A
G滑动变阻器l kΩ、300 mA
（1）除开关、导线外，为了完成实验需要从上述器材中选用____（用序号字母表示）。
（2）若某同学用导线a、b、c、d、e，f、g和h按如图所示的电路连接，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后，发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则判断断路的导线为____；若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为____；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____。

（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在下图方格纸上作出该灯泡的伏安特性曲线。

（4）若将该灯泡与一个10 Ω的定值电阻串联，直接接在题中电源两端，则可以估计该小灯泡的实际功率为____（保留两位有效数字）。

参考答案：（1）ACDF
（2）d，h，g
（3）
（4）0.16W

本题解析：

本题难度：困难

5、实验题  某学习小组通过实验来研究用电器D的导电规律。他们在实验中测得用电器D两端的电压与通过D的电流的数据如下表：

（1）请根据上述表格中的数据，在图中用笔连线补充完成该电路的实物图；
?

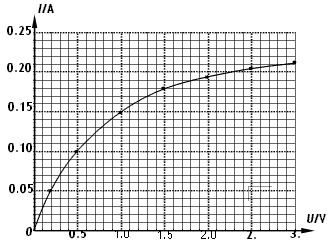

（2）利用这些数据绘出的用电器D的伏安特性曲线如图所示。已知A、B两端电压恒为1.5V，请结合图线解决下列问题：
①若把用电器D接入如图1所示的电路中时，电流表的读数为0.100A，则定值电阻R0阻值为________Ω；
②若将两个与上述电阻相同的定值电阻R0并联后接入同一电路，如图2，则在该电路中用电器D的工作压为__________V。

参考答案：（1）
（2）10，0.83

本题解析：

本题难度：一般
