1、实验题  （10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；A为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。

（1）在图中画线连接成实验电路图。
（2）完成下列主要实验步骤中的填空
①按图接线。
②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。
③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。
④用米尺测量_______________。
（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出B=_________。
（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。

参考答案：（1）

（2）重新处于平衡状态；电流表的示数I；此时细沙的质量m2；D的底边长度l；
（3）
（4）m2＞m1

本题解析：开关S断开时，D中无电流，D不受安培力，此时D所受重力Mg=m1g；S闭合后，D中有电流，左右两边所受合力为0，D所受合力等于底边所受的安培力，如果m2＞m1，有m2g= m1g+BIL，则安培力方向向下，根据左手定则可知，磁感应强度方向向外；如果m2＜m1，有m2g= m1g-BIL，则安培力方向向上，根据左手定则可知，磁感应强度方向向里；综上所述，则B=。

本题难度：简单

2、选择题  关于使用多用电表，下列说法正确的是?（?）
A．测量前必须调整定位螺丝,使指针指零,而且每测一次电阻都要重新调零
B．红表笔要插入“+”插孔，黑表笔要插入“-”插孔；此时红表笔与表内电池正极相连，黑表笔与表内电池负极相连
C．测电阻时,表针偏转角度越大,待测电阻值越大
D．选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测

参考答案：D

本题解析：在使用多用电表测量电阻时，调零后不是测量阻值不同的电阻时，都必须重新调零，而是每次换挡时必须调零，A错误；多用电表是由表头通过串、并联相应电阻而改装的多用途表，通过闭合电路欧姆定律实现测量电阻的目的。因此根据欧姆表内部结构，红表笔与电源负极相连，黑表笔与电路中高电势相连，B错误；测量电阻的表达式为，即，当指针偏转较大，说明表头电流较大，即待测电阻太小，C错误；发现电表指针偏大，所以电阻小，所以需要选用低档测量，D正确

本题难度：一般

3、实验题  （4分）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较小，正确的判断和做法是下列选项中的?和?．
A．这个电阻阻值较小
B．这个电阻阻值较大
C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量
D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量

参考答案：B?D

本题解析：略

本题难度：简单

4、实验题  (8分)某中学的物理“小制作”小组装配了一台“5 V,0.5 A”的小直流电动机，.现要进一步研究这个小直流电动机在允许的输入电压范围内，输出功率与输入电压的关系，学校实验室提供的器材有：
①直流电源E，电压6 V，内阻不计；
②小直电流电动机M；
③电压表，量程0～0.6 V，内阻约3 kΩ；
④电压表，量程0～6 V，内阻约15 kΩ；
⑤电流表，量程0～0.6 A，内阻约1 kΩ；
⑥电流表，量程0～3 A，内阻约0.5 Ω；
⑦滑动变阻器R,0～10 Ω，2 A；
⑧开关一只S，导线若干．
(1)首先要比较精确测量电动机的内阻r.根据合理的电路进行测量时，控制电动机不转
动，调节滑动变阻器．若电压表的示数为2.5 V，电流表的示数为0.5 A，则内阻
r＝________ Ω，这个结果比真实值偏________(填 “大”或“小”)．
(2)在方框中画出研究电动机的输出功率与输入电压的关系的实验电路图．(标明所选器材的符号)
?　
(3)当电压表的示数为4.5 V时，电流表示数如图所示，此时电动机的输出功率是?W

参考答案：(1) 5.0　小　(2)如图所示　(3)1.0

本题解析：(1)．控制电动机不转动，调节滑动变阻器．若电压表的示数为2.5 V，电流表的示数为0.5 A ,由伏安法测电阻可得.因实验中采用电流表外接法，电压表分流作用，故电流表示数偏大，使测量结果偏小。
(2)控制电动机不转动，电压表的示数为2.5 V，所以电压表要选,额定电流为0.5A所以电流表选。电路图如图所示：

(3)电动机的输出功率： ＝4.5×0.4 W－0.42×5 W＝1.0 W.

本题难度：一般

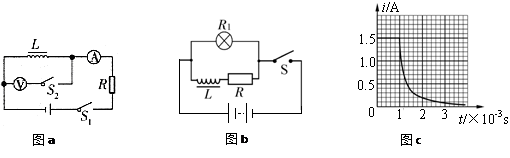

5、实验题  （1）在研究自感现象时，自感系数较大的线圈一般都有直流电阻，某同学利用
如图a所示的电路采用伏安法测定线圈的直流电阻，在实验测量完毕后，将电路拆去时应（ ）

A．先断开开关S1
B．先断开开关S2
C．先拆去电流表
D．先拆去电阻R
