2、填空题  为了探究“感应电流产生的条件”，甲同学将电池组、滑动变器、带铁芯的线圈A、线圈B、电流计及开关如图连接。
经乙同学检查后发现甲同学接线有一根应拆除，应该是___________（用导线两端的字母符号表示）。甲同学认为：在实验开始前必须首先判断电流计指针的偏转方向与流入电表的电流方向的关系。乙同学认为：没有必要此项实验操作。你认为_________同学的说法是正确的，理由是_________________________________。

3、填空题  如图所示，竖直平面内有一金属环，半径为a，总电阻为R（指拉直时两端的电阻），磁感应强度为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为

4、选择题  如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一装有水的小铁锅和一玻璃杯。给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是 　

[? ]

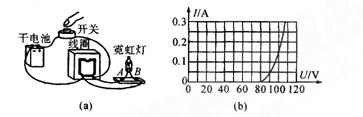

5、简答题  利用气体自激导电发光的霓虹灯，加上80 V以上的电压才会点亮．利用图（a）所示电路，可以在短时间内点亮霓虹灯．已知干电池电动势6 V，内阻5Ω，线圈电阻35Ω，电路中线圈以外回路的电感可忽略不计．先开关闭合，经过一段时间，回路中电流为一定值；再断开开关，霓虹灯短时间内点亮，其特性曲线如图（b）所示．
试求：
（1）闭合开关后，电路中的稳定电流值；
（2）在图中标出断开开关瞬间，流过霓虹灯的电流方向
（3）断开开关瞬间，线圈产生的感应电动势．
