1、简答题  一只小灯泡，标有“3V，1.5W”字样．现要测量小灯泡正常发光时的电阻?R1?和几乎不发光时的电阻?R2．实验所用器材有：
A．电源电动势为6V，内阻为1Ω；
B．电流表A1?量程为0.6A，内阻约为1.0Ω；
C．电流表A2?量程为3A，内阻约为0.1Ω；
D．电压表V1量程为3V，内阻约为6kΩ；
E．电压表V2?量程为15V，内阻约为10kΩ；
F．滑动变阻器的最大阻值为10Ω；
H．开关、导线若干．
（1）电压表应选用______；电流表应选用______；（填写各器材的字母代号）
（2）实验电路应采用电流表______接法；（填“内”或“外”）
（3）在图1方框内画出实验电路图；
（4）用笔画线代替导线，将图2中的实物连成实验所需电路（有两根导线已经接好）．

参考答案：（1）因小灯泡额定电压为3V，所以电压表应选D，由I=PU=153A=0.5A，可知电流表应选B．
（2）由于R?VR＞RR?A，所以电流表应用外接法．
（3）由于实验要求测出小灯泡几乎不发光时的电阻，故滑动变阻器应用分压接法，又电流表采用外接法，电路图如图所示



（4）实物连线图如图所示



故答案为（1）D，B
? ?（?2）外
? （3）如图
?（4）如图

本题解析：

本题难度：一般

2、简答题  在“描绘小灯泡的伏安特性曲线”实验中，备有的器材是：电压表（3V，3kΩ）、电流表（0～0.6A，0.1Ω）、电池、开关、滑动变阻器、待测小灯泡、导线若干．实验时，要求小灯泡两端电压从零逐渐增大到额定电压．

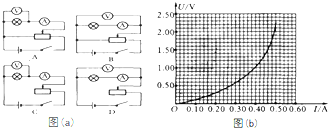

（1）应选用图中所示的______电路进行实验；
（2）根据实验测得数据描绘出如图所示U-I图象，由图分析可知，小灯泡电阻随温度T变化的关系是：______．
（3）已知实验中使用的小灯泡标有1.5V字样，请你根据上述实验结果求出小灯泡在1.5V电压下的实际功率是______W．

参考答案：（1）因要求小灯泡电压从零调，所以滑动变阻器应用分压式，由于小灯泡电阻远小于电压表内阻，电流表应用外接法，故应选A；?
（2）根据欧姆定律可知，小灯泡电阻R=UI可知，小灯泡电阻应等于图线上的点与原点连线的斜率值，而斜率逐渐增大，所以小灯泡电阻随温度T的关系是T升高R增大；?
?（3）由U-I图象可读出U=1.5v时，I=0.46A，由P=UI可得P=0.69W；
故答案为（1）A
? （2）T升高R增大
?（3）0.69

本题解析：

本题难度：一般

3、填空题  通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线．实验时，要求小灯泡两端电压从零逐渐增大到额定电压．可供选择的仪器有
A．量程为0～0.6A，内阻为0.2Ω的电流表
B．量程为0～100mA，内阻为5Ω的电流表
C．量程为0～3V，内阻为10kΩ的电压表
D．量程为0～15V，内阻为50kΩ的电压表
E．最大值为20Ω，额定电流为0.1A的滑动变阻器
F．最大值为1kΩ，额定电流为0.1A的滑动变阻器
G．学生电源、导线、电键等
（1）电流表应选______，电压表应选______，滑动变阻器应选______．（填代号），
（2）请你在右边方框内画出实验的电路图．

参考答案：（1）因小灯泡的铭牌是“2.5V，0.2W”，由I=PU得I=0.22.5A=0.08A=80mA，故电流表应选B，电压表应选C，又要求电压从零调到额定电压，故滑动变阻器应用分压式接法，应选阻值小的变阻器，故应选E．
（2）根据题意，小灯泡电阻为R=UI=2.50.08=31.25Ω，因R?VR?x=1000031.25＞＞R?xR?A?=31.255，故电流表应用外接法，又变阻器用分压式，电路图如图所示．



故答案为（1）B、C、E
? （2）如图所示．

本题解析：

本题难度：一般

4、计算题  “伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除。

（1）在答题纸相应的横线上简要写出还未完成的主要操作步骤，并用字母表达出相应的测量值。
①闭合电键s1，电键s2接2，调节RP和RP′，使电压表和电流表的读数尽可能大，读出电流表和电压表读数I2、U2；
②保持RP不变                                      。
（2）推导出待测电阻Rx的表达式。

参考答案：（1）再把s2接1，闭合s1，调节RP′，使伏特表、安培表读数尽可能大，并读出数值I1、U1
（2）

本题解析：本实验的目的是为了消除电压表、电流表内阻所造成的误差。根据实验环境，实验原理是测出电流表和变阻器Rp的电阻和，再得到被测电阻R的阻值。
（1）实验过程为：闭合电键s1，电键s2接2，调节RP和RP′，使电压表和电流表的读数尽可能大，读出电流表和电压表读数I2、U2；再把s2接1，闭合s1，调节RP′，使伏特表、安培表读数尽可能大，并读出数值I1、U1。
（2）根据欧姆定律有，，所以。

本题难度：一般

5、填空题  为了节能和环保，一些公共场所使用光控开关控制照明系统，光控开关又可采用光敏电阻来进行控制．光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻Rp在不同照度下的阻值如下表所示：

参考答案：（1）

光敏电阻的阻值随光照变化的曲线如左图所示．
特点：光敏电阻的阻值随光照强度的增大非线性减小．
（2）电路原理图如右图所示．
控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（1x）时启动照明系统，即此时光敏电阻阻值为20kΩ，两端电压为2V，电源电动势为3V，所以应加上一个分压电阻，分压电阻阻值为10kΩ，即选用R1．
故答案为：（1）如图所示；非线性减小；（2）如图所示．

本题解析：

本题难度：一般
