1、简答题 有一电阻值约为20Ω、额定功率约为7.2W的电阻,现准备用伏安法测量多组数据,借助I-U图象较准确地测其阻值,实验室提供的器材有:
A.电流表(量程0-3A,内阻约0.1Ω)
B.电流表(量程0-0.6A,内阻约0.5Ω)
C.电压表(量程0-3V,内阻约3kΩ)
D.电压表(量程0-15V,内阻约15kΩ)
E.滑动变阻器(阻值0-10Ω,额定电流2A)
F.滑动变阻器(阻值0-1KΩ,额定电流2A)
G.直流电源(电动势12V,内阻不计)
H.开关及导线若干
①要使测量误差尽量的小,电流表应选择______,电压表应选择______,滑动变阻器应选择______.(填序号字母)
②请在图中按实验要求完成测量电路的实物连接.
2、实验题 某同学对实验室的一个多用电表中的电池进行更换时发现,里面除了一节1.5 V的干电池外,还有一个方形的电池(层叠电池).为了测定该电池的电动势和内电阻,实验室中提供有下列器材:
A.电流表G(滿偏电流10 mA,内阻为10 Ω)
B.电流表A(0 ~ 0.6 A ~ 3 A,内阻未知)?
C.滑动变阻器R0(0 ~ 100 Ω,1 A)?
D.定值电阻R(阻值990 Ω)
E.开关与导线若干

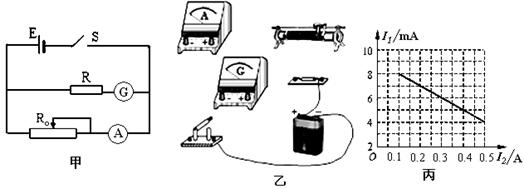

(1)该同学根据现有的实验器材,设计了如图甲所示的电路,请你按照电路图在乙图上完成实物连线.
(2)丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I1 - I2图线(I1为电流表G的示数,I2为电流表A的示数),则由图线可以得到被测电池的电动势E = V,内阻r = ?Ω.(结果保留两位有效数字)
3、实验题 (12分)在“用电流表和电压表测定电池的电动势和内电阻”的实验中.
(1)备有如下器材:
A.干电池1节;? B.滑动变阻器(0~20Ω);
C.滑动变阻器(0~1kΩ);? D.电压表(0~3V);
E.电流表(0~0.6A);? F.电流表(0~3A);
G.开关、导线若干.
其中滑动变阻器应选______,电流表应选________.(只填器材前的序号)
(2)为了最大限度地减小实验误差,请在虚线框中画出该实验最合理的电路图.
?
| 1
| 2
| 3
| 4
| 5
| 6
|
I(A)
| 0.10
| 0.15
| 0.20
| 0.25
| 0.30
| 0.40
|
U(V)
| 1.32
| 1.26
| 1.18
| 1.13
| 1.04
| 0.93
|
?
?
(3)某同学记录的实验数据如上表所示,试根据这些数据在图中画出U-I图线,根据图线得到被测电池的电动势E=________V,内电阻r=________Ω.(保留三位有效数字)
4、选择题 用电流表和电压表测量电阻的电路如图所示,其中Rx为待测电阻.由于电表内阻对测量结果的影响,下列说法中正确的是( )
A.电流表的示数小于通过Rx的电流
B.电流表的示数大于通过Rx的电流
C.电压表的示数小于Rx两端的电压
D.电压表的示数大于Rx两端的电压
