1、选择题 关于磁感应强度B，下列说法中正确的是
A.磁场中某点B的大小，跟放在该点的试探电流元的情况有关
B.磁场中某点B的大小，跟放在该点的试探电流元的情况无关
C.在磁场中某点的试探电流元不受磁场力作用时，该点B值大小为零
D.在磁场中磁感线越密集的地方，磁感应强度越大
2、实验题 (1)如图所示，游标卡尺的示数为________mm，螺旋测微器的示数为________mm.
(2)为了描绘小灯泡的伏安特性曲线，实验室可供选择的器材如下：
A.待测小灯泡(6 V 500 mA)
B.电流表A(0～0.6 A 内阻约0.5 Ω)
C.电压表V(0～3 V 内阻5 kΩ)
D.滑动变阻器R1(0～1 kΩ 100 mA)
E.滑动变阻器R2(0～5 Ω 1.5 A)
F.电阻箱R3(0～9 999.9 Ω)
G.直流电源E(约6 V，内阻不计)
H.开关S，导线若干
①将电压表量程扩大为6 V，与它串联的电阻箱的阻值应调为________kΩ．
②图甲中画出了实验的部分电路，请你补全电路图；
③滑动变阻器应选用________(填“R1”或“R2”)．
3、实验题 在“描绘小电珠的伏安特性曲线”的实验中，可供选择的实验仪器如下：
器材
| 规格
| 器材
| 规格
|
小电珠
| 标有“3.0 V，0．3 A”字样
| 滑动变阻
器R1
| 最大阻值10 Ω，
额定电流1.0 A
|
电压表 V1
| 量程3 V，内阻约5 kΩ
| 滑动变阻
器R2
| 最大阻值1 kΩ，
额定电流0.5 A
|
电压表V2
| 量程15V，内阻约15kΩ
| 直流电源E
| 电动势约为4 V，
内阻约为 0.5 Ω
|
电流表 A1
| 量程0.6A，内阻约1Ω
| 导线、电键等
|
电流表 A2
| 量程3A，内阻约0.6Ω
|
某同学测量小电珠U－I关系的实验数据如下表所示：
U(V)
| 0.0
| 0.2
| 0.5
| 1.0
| 1.5
| 2.0
| 2.5
| 3.0
|
I(A)
| 0.000
| 0.050
| 0.100
| 0.150
| 0.180
| 0.195
| 0.205
| 0.215
|
（1）在上述器材中，电压表应选 ；电流表应选______________；滑动变阻器应选__________。

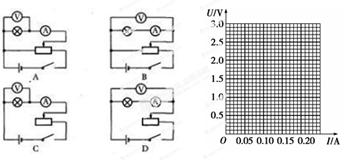

（2）该实验应选用的实验电路图是________。
（3）根据表格中的实验数据在方格纸内画出小电珠的U－I曲线．分析曲线可知小电珠的电阻值随I变大而____________(选填“变大”、“变小”或“不变”)；
4、选择题 如图所示，在通电直导线下方，有一电子沿平行导线方向以速度v向左开始运动，则电子
A.将沿轨迹I运动，半径越来越大
B.将沿轨迹I运动，半径越来越小
C.将沿轨迹II运动，半径越来越小
D.将沿轨迹II运动，半径越来越大
5、选择题 环形对撞机是研究高能粒子的重要装置,其核心部件是一个高度真空的圆环状的空腔.若带电粒子初速度可视为零,经电压为U的电场加速后,沿圆环切线方向注入对撞机的环状空腔内,空腔内存在着与圆环平面垂直的匀强磁场,磁感应强度大小为B.带电粒子将被限制在圆环状空腔内运动.要维持带电粒子在圆环内做半径确定的圆周运动,下列说法中正确的是
A.对于给定的加速电压
B.带电粒子的比荷q/m越大
C.磁感应强度B越大
D.对于给定的加速电压
E.带电粒子的比荷q/m越大
F.磁感应强度B越小
G.对于给定的带电粒子和磁感应强度B
H.加速电压U越大
I.粒子运动的周期越小
G.对于给定的带电粒子和磁感应强度B
不管加速电压U多大
粒子运动的周期都不变
