高考物理题《电磁学》试题预测（2020年最新版）(六) 2020-08-09 23:01:34 【大 中 小】 1、选择题  按照麦克斯韦电磁场理论，以下说法中正确的是 A.振荡电场周围产生振荡磁场，振荡磁场周围产生振荡电场 B.稳定电场周围产生稳定磁场，稳定磁场周围产生稳定电场 C.变化电场周围产生变化磁场，变化磁场周围产生变化电场 D.均匀变化电场周围产生均匀变化磁场，均匀变化磁场周围产生均匀变化电场 参考答案：A 本题解析：稳定电场周围不产生磁场，稳定磁场周围不产生电场。B错。均匀变化电场周围产生稳定的磁场，均匀变化磁场周围产生稳定的电场，D错。非均匀变化电场周围产生变化磁场，非均匀变化磁场周围产生变化的电场，C错。周期性变化的磁场产生周期性变化的电场，周期性变化的电场产生周期性变化的场磁，A对。 本题难度：困难 2、选择题  某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值Rx间的关系为 (　　) A．R1>Rx>R2 B．R1<Rx<R2 C．R1>R2>Rx D．R1<R2<Rx 参考答案：A、 本题解析：采用内接法时，电流表与待测电阻串联，故电流表是准确的；而由于电流表的分压使电压表测量值偏大，故由欧姆定律求得的测量值偏大，当采用外接法时，电压表与待测电阻并联，故电压表是准确的；而由于电压表的分流使电流表测量结果偏大，故由欧姆定律求得的测量值偏小，故，A正确， 考点：考查了对电路实验误差的分析 点评：理想的电流表内阻为零，理想电压表内阻无穷大，但实验电流表内阻不为零，电压表内阻不是无穷大，故在实验中存在误差． 本题难度：一般 3、实验题  （1）（8分）为测定一节干电池的电动势和内阻．现提供如下仪器： A．电压表V（量程2V，内阻约8kΩ） B．电流表A（量程0.6A，内阻rA = 0.8Ω） C．滑动变阻器（0－20Ω） D．开关

E．若干导线
①为准确测定干电池的电动势和内阻，应选择图         （选填“甲”或“乙”）；
②闭合开关前，滑动变阻器的滑片应调至       端．（选填“左”或“右”）[来源:Z_xx_k.Com]
③移动变阻器的滑片，得到几组电压表和电流表的示数，描绘成如图丙所示的U-I图象．从图线的截距得出干电池的电动势为1.40V的理论依据是               ；
利用图丙可得到干电池的内阻为        Ω（保留两位有效数字）；

（2）（10分）
①.为了测定光敏电阻Rx的光敏特性，某同学使用多用表“×100”的欧姆挡测其在正常光照下的大致电阻，示数如图甲所示，则所测得的阻值Rx=        Ω；
②.为了比较光敏电阻在正常光照射和强光照射时电阻的大小关系，采用伏安法测电阻得出两种“U-I”图线如图乙所示，由此可知正常光照射时光敏电阻阻值为       Ω，强光照射时光敏电阻阻值为       Ω；

③.考虑到电表内阻对实验结果的影响，图丙电路中测量值      真实值（填“大于”、“小于”、“等于”），请根据图丙将图丁中的仪器连接成完整实验电路。

参考答案：（1）.①甲（2分）；②左（2分）；③断路时路端电压等于电源电动势（2分）； ④0.63（2分）；
（2）（每空2分）①3200； ②3000；200； ③小于；连线如图

本题解析：（1）①由题意知电流表的内阻已知，利用甲图测量的数据，计算出的内阻减去电流表的内阻，即为干电池的内阻。为减小测量误差，电路图应选择甲图；②为保护电路安全，闭合开关时，滑动变阻器的阻值应全部连入电路，故滑片应滑至左端；③根据闭合电路的欧姆定律E=U+Ir，可得U=-Ir+E，即断路时路端电压等于电源电动势；④根据U=-Ir+E可知图线的斜率内阻的测量值，故干电池的内阻为。
（2）①由欧姆表表盘示数可读出32，乘以倍率“×100”，即为待测电阻的阻值3200Ω；②光敏电阻在正常光照射的照射下，阻值较大，应为图线Ⅰ，图线斜率等于电阻阻值3000Ω。在强光照射下，阻值较小，应为图线Ⅱ，图线斜率等于电阻阻值200Ω。③根据图丙电路测电阻，由于电压表的分流，电流表的示数比流过待测电阻的实际电流大，测量值偏小。
实验电路连接图如下：

考点：测量电池的电动势和内阻、伏安特性曲线、伏安法测电阻、欧姆表、线路连接

本题难度：一般

4、实验题  “研究感应电流产生的条件”的实验电路如图甲所示。实验表明：当穿过闭合电路的磁通量发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端（选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。

（2）多用表的刻度盘如图乙所示，请回答：
当选用量程为50mA的电流档测量电流时，表针指在图示位置，则所测电流为__________mＡ；
若用此多用表测量一个阻值约为2.0×104Ω的电阻，为了使测量比较准确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。

参考答案：（1）a，移动滑动变阻器的滑片（线圈A在线圈C中拔出或插入、断开电键等）
（2） 35mA ，×1K

本题解析：（1）当穿过闭合回路的磁通量发生变化时，会产生感应电流．闭合电键前，滑动变阻器阻值应最大，则滑片P应置于a端．当移动滑动变阻器滑片，电流变化，线圈周围的磁场发生变化，穿过C线圈的磁通量发生变化，会产生感应电流．当线圈A在线圈C中拔出或插入的过程，穿过线圈C的磁通量发生变化，会产生感应电流．
（2）当选用量程为50mA的电流档测量电流时，分度值为1mA，所以所测电流为35mA,测量电阻时，由于表盘刻度不均匀，为减小误差，应让指针指在中间位置，故选用×1K档位，
考点：考查了感应电流产生，多用电表的使用

本题难度：一般

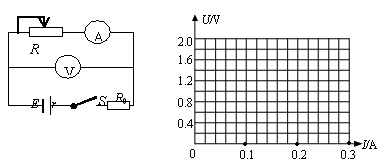

5、实验题  如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0， 通过改变滑动变阻器，得到几组电表的实验数据：

U（V）	1.2	1.0	0.8	0.6
I（A）	0.10	0.17	0.23	0.30

【小题1】R0的作用是                    ；
【小题2】用作图法在坐标系内作出U-I图线；
【小题3】利用图线，测得电动势E=           V，内阻r =          Ω。

【小题4】某同学测另一串联电池组的输出功率P随外电阻R变化的曲线如图所示。由所得图线可知，被测电池组电动势E＝________V，电池组的内阻r＝_______Ω。

参考答案：
【小题1】保护电源、电表，防止短路
【小题2】作图

【小题3】1.5，     1.0
【小题4】30，      5

本题解析：分析：（1）通过电源、电表的电流不宜太大，故需串接定值电阻，以减小最大电流；
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同；
（3）电源的U-I图象的纵轴截距表示电源的电动势；斜率表示内电阻；
（4）当内外电阻相等时，电源的输出功率最大，利用这个结论求解即可．
解答：解：（1）一节干电池的电流不宜长时间超出0.6A，否则会损坏电池；电流表也有量程，不能超过；
故答案为：保护电源、电表，防止短路．
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同，如图所示；

（3）电源的U-I图象的纵轴截距表示电源的电动势，故E=1.5V；
斜率表示内电阻，故r="△U/△I=(1.2V-0.6V)" /(0.3A-0.1A)=3Ω；
（4）当内外电阻相等时，电源的输出功率最大，由图象可以看出，当电阻R=5Ω时，电源的输出功率最大，为45W，故电源内阻为5Ω；
再根据P=I2R="(" E/(r+R))2R，有：45=（E/(5+5)）2×5，解得：E=30V．
故答案为：30，5．
点评：本题关键是要明确保护电阻的作用，电源的U-I图象的物理意义，同时明确“当内外电阻相等时，电源的输出功率最大”的结论．

本题难度：一般
