1、选择题 输电线路的最大输电功率与输送电压的高低有关联，具体数据如下表：
电压等级(kv)
| 330
| 345
| 500
| 765
| 1000
| 1150
|
最大功率(Mw)
| 295
| 320
| 881
| 2210
| 4400
| 5180
|
其中特高压输电是指输电电压为1000kv及以上的输电方式。由表中数据可以看出，当输送功率较大时，若输电电压较低则需要多组输电线路同时输送才可能完成。现欲将4400Mw电功率输送相同距离，则用500kv电压输电和1000kv电压输电，损失的电功率之比约为(若两种线路电缆材料相同，横截面积之比为1：6)
A．24：5 B．24：l C．5：3 D．2：l
参考答案：A
本题解析：根据电阻定律
，电阻与横截面积成反比，所以电阻之比为6:1
输送功率
，根据表中数据可知，输送电流之比为2:5，用500kv的电压输电，最大功率为881Mw，损失功率
，则损失的电功率之比约为
故选A
本题难度：一般
2、选择题 如图所示，图线a是线圈在匀强磁场中匀速转动时产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示。以下关于这两个正弦交流电的说法中正确的是（ ? ?）
A．线圈先后两次转速之比为1：2
B．交流电a的电压瞬时值u=10sin0.4πt V
C．交流电b的最大值为20/3 V
D．在图中t＝0时刻穿过线圈的磁通量为零
参考答案：C
本题解析：
本题难度：一般
3、选择题 如图所示，某一交流电随时间变化图线，它的电流的最大值Im=_ _A，电流的有效值I=_ _A，交流电的周期T=_ _s，频率f=_ _ Hz，交流电流的瞬时值表达式i=_ _。
参考答案：4A 2
A 0.04s 25Hz i="4" sin50πt
本题解析：从图中可得
，有效值为
,周期T=0.04S,频率为
，表达式为
考点：考查了交流电图像问题
点评：根据图象可以知道交流电的最大值和交流电的周期，根据最大值和有效值的关系即可求得交流电的有效值．
本题难度：一般
4、选择题 一交流电压随时间变化的规律如图所示，该交流电压的有效值和周期分别是：（? ）
A．14.14 V，0.01 s
B．10 V，0.01 s
C．14.14 V，0.02 s
D．10 V，0.02 s
参考答案：D
本题解析：
本题难度：简单

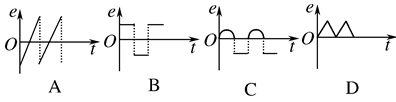

5、选择题 如下图所示图象中不属于交流电的有( )
参考答案：D
本题解析：交流电是指电流的方向要规律性发生改变的电流，而D中的电流方向均是正的，朝一个方向，只是大小发生了变化，故它是属于交流电，选D。A、B、C中的电流方向有时正，有时负，且呈规律性的变化，故它们都是交流电。
本题难度：简单
