高考物理答题技巧《交流电图象》试题预测（2020年最新版）(一)

2020-08-09 23:14:11 【大中小】

1、选择题某电阻元件在正常工作时，通过它的电流按如图6所示的变化规律。今与这个电阻元件串联一个电流表，则电流表的数为：

A．
B．4A
C．5A
D．2A

2、选择题一正弦交流电的电压随时间变化的规律如图所示，由图可知

[? ]
A.该交流电的电压瞬时值的表达式为u=100sin25t V
B.该交流电的频率为25 Hz
C.该交流电的电乐的有效值为100V
D.若将该交流电压加在阻值为R=100Ω的电阻两端，则电阻消耗的功率是50 W

3、选择题远距离输送一定功率的交变电流，若使输电电压提高k倍，则( )
A．输电导线的电功率损失不变
B．输电导线的电压损失不变
C．输电导线的电压损失是原来的1/k2
D．输电导线的电功率损失是原来的1/k2

4、选择题在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示。产生的交变电动势的图象如图2所示，则：

A．t=0.005s时线框的磁通量变化率为零
B．t =0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势频率为100Hz

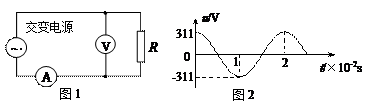

5、计算题正弦交变电源与电阻R、交流电压表、交流电流表按照图1所示的方式连接，R=200Ω。图2是交变电源输出电压u随时间t变化的图象。则：

（1）此交流电的频率为多少？
（2）输出电压最大值为多少？
（3）电流表的示数为多少？
