1、选择题  在下图四个情景中，虚线上方空间都存在方向垂直于纸面向里的匀强磁场。A、B中的导线框为正方形，C、D中的导线框为直角扇形。各导线框均绕轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T。从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向。则四个情景中，产生的感应电流i随时间t的变化规律符合下面i-t图像的是（ ? ）

2、选择题  关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是
A.牛顿/库仑是电荷量的单位
B.特斯拉是磁感应强度的单位
C.磁通量的单位是韦伯
D.牛顿/库仑是电场强度的单位

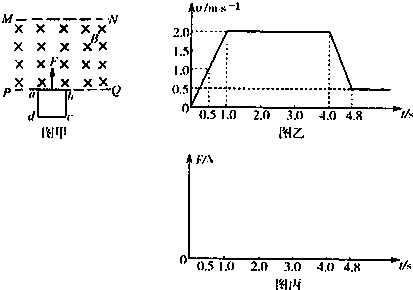

3、简答题  如图甲所示，水平边界线MN、PQ之间有一匀强磁场，磁场方向垂直纸面向里．abcd为一正方形单匝导线框，ab边紧靠下边界PQ，线框的质量m=0.2kg，边长L=1.0m，总阻R=2.0Ω．图乙是线框在竖直向上的拉力F作用下由静止开始向上运动的v-t图象．已知线框在运动过程中始终在竖直平面内，且不发生转动，t1=0.5s，拉力大小F1=10.4N；线框穿过磁场所用的时间t=4.8s；g取10m/s2．
（1）求匀强磁场的磁感应强度大小．
（2）在图丙中画出与v-t图相对应的F-t图象（不要求写出解答过程）．

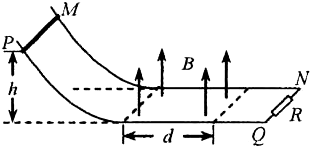

4、选择题  如图，MN和PQ是电阻不计的平行金属导轨，其间距为L，导轨弯曲部分光滑，平直部分粗糙，右端接一个阻值为R的定值电阻．平直部分导轨左边区域有宽度为d、方向竖直向上、磁感应强度大小为B的匀强磁场．质量为m、电阻也为R的金属棒从高为h处静止释放，到达磁场右边界处恰好停止．已知金属棒与平直部分导轨间的动摩擦因数为u，金属棒与导轨间接触良好．则金属棒穿过磁场区域的过程中（　　）
A．流过金属棒的最大电流为
