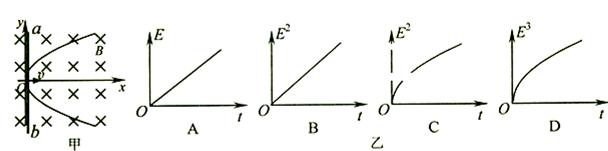

1、选择题  在xOy平面内有一条抛物线金属导轨，导轨的抛物线方程为y2=4x，磁感应强度为B的匀强磁场垂直于导轨平面向里，一根足够长的金属棒ab垂直于x轴从坐标原点开始，以恒定速度v沿x轴正方向运动，运动中始终与金属导轨保持良好接触形成闭合回路，如图甲所示。则图乙所示图象中能表示回路中感应电动势大小随时间变化的图象是（?）

2、填空题  电磁感应现象是英国物理学家__________首先发现的．探究这个现象应选用如图中_______ （填“甲”或“乙”）所示的装置进行实验．

3、选择题  一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图所示。则下列四个图中较正确反映线圈中I与时间t关系的是（线圈中电流以图示箭头为正方向）?

[? ]
A、
B、
C、
D、

4、计算题  竖直放置的光滑U形导轨宽0.5m，电阻不计，置于很大的磁感应强度是1T的匀强磁场中，磁场垂直于导轨平面，如图16所示，质量为10g，电阻为1Ω的金属杆PQ无初速度释放后，紧贴导轨下滑（始终能处于水平位置）。问：
（1）到通过PQ的电量达到0.2c时，PQ下落了多大高度？
（2）若此时PQ正好到达最大速度，此速度多大？
（3）以上过程产生了多少热量？

5、选择题  磁场垂直穿过一个圆形线框，由于磁场的变化，在线框中产生顺时针的感应电流，如图所示，则以下说法正确的是

A.若磁场方向垂直线框向里，则此磁场的磁感应强度是在增强
B.若磁场方向垂直线框向里，则此磁场的磁感应强度是在减弱
C.若磁场方向垂直线框向外，则此磁场的磁感应强度是在增强
D.若磁场方向垂直线框向外，则此磁场的磁感应强度是在减弱
